Standort und Bauakte erhalten Sie nach kurzer Qualifizierung.
TRS526CSIdentifikation
- Objekt-ID
- TRS526CS
- Hersteller / System
- HALTEC Stahlflex 17,5 × 30 × 6 m
- Bezeichnung
- wärmegedämmte Stahl-Systemhalle mit Satteldach
- Hallenpass-Nr.
- 20261023
- Standort
- Westdeutschland, genaue Lage nach Qualifizierung
Herkunft und Unterlagen
- Errichtung
- 2001
- Zeichnungen
- Grundriss, Ansichten, Querschnitt mit Genehmigungsstempel
- Statik
- Typenstatik 1997 mit Nachtrag Windlasten
- Prüfung
- TÜV-Prüfbericht FB 593/97, ausreichend bemessen
Geometrie
- Systemmaß
- 17,50 × 30,06 m (Basis Objekt-ID)
- Außenmaß
- 17,82 × 30,55 m
- Lichte Breite
- 17,26 m zwischen den Stützen
- Raster
- 6 Felder à 5,01 m
- Traufe / First
- 6,00 / 8,84 m (System)
- Dachneigung
- 18°, Satteldach
- Lichte Höhe
- 5,90 m unter Zugband
Tragwerk
- Rahmen
- IPE 240, Innenrahmen S355, Giebelrahmen S235
- Zugband
- Flachstahl 60 × 15
- Pfetten, Riegel
- Rechteckrohre 120 bis 160 mm
- Verbände
- Rundlitzenseile mit Spannschlössern
- Schutz
- feuerverzinkt, verschraubt
- Gewicht
- ca. 27 t gesamt (überschlägig)
Hülle und Ausstattung
- Dach
- Sandwich 80/40 mm, U = 0,54 W/m²K
- Wand
- Sandwich 40 mm, U = 0,58 W/m²K
- Rolltor
- 3,00 × 4,00 m, Elektroantrieb
- Türen
- 2 Fluchttüren mit Panikschloss
- Licht
- 2 Lichtbänder im Dach
- Entwässerung
- Kastenrinne, 4 Fallrohre
Konditionen
- Preis
- auf Anfrage nach Qualifizierung
- Verfügbarkeit
- nach Absprache
- Gegenstand
- Halle stehend ab Standort
- Nicht enthalten
- Grundstück, Bodenbefestigung
- Rückbau
- durch Käufer oder über unseren Partner-Hallenbauer
Eine Markenhalle mit lückenloser Herkunft
HALTEC hat Stahlflex als Systemhalle entwickelt: Viele Spannweiten nutzen dieselben Pfetten, Wandriegel und Stützen. Für 17,50 m und 20,00 m Spannweite bei 6,00 m Traufhöhe gibt es eine gemeinsame Typenstatik von 1997, die der TÜV im selben Jahr geprüft hat. Diese Halle wurde 2001 auf dieser Grundlage gebaut. Ein Käufer kann Herkunft, Bauteile und Bemessung damit vollständig belegen.
- Feuerverzinkt und verschraubt: gebaut für Montage und Demontage.
- Stützenfrei: 17,50 m freie Spannweite für Regale, Stapler und Maschinen.
- Wärmegedämmt: Sandwichpaneele in Dach und Wand, zwei Lichtbänder.
Abmessungen auf allen Bezugsebenen
Die Objekt-ID leitet sich aus dem Systemmaß ab, also dem Abstand der Rahmenachsen. Für Grundstück und Fundament sind die Außenmaße wichtig, für die Einrichtung die lichte Breite zwischen den Stützen.
| Bezug | Breite × Länge | Hinweis |
|---|---|---|
| Systemmaß (Achsen) | 17,50 × 30,06 m | 526 m², Basis der Objekt-ID |
| Außenkante Rahmen / Innenseite Wand | 17,74 × 30,47 m | 540 m² |
| Außenkante Fassade | 17,82 × 30,55 m | 544 m² |
| Zwischen den Stützen | 17,26 m | nutzbare lichte Breite |
| Traufe / First | 6,00 / 8,84 m | Oberkante 6,21 / 9,11 m |
| Lichte Höhe | 5,90 m | Unterkante Zugband, Achsen 2 bis 6 |
Tragwerk: Rahmen aus IPE 240 mit Zugband

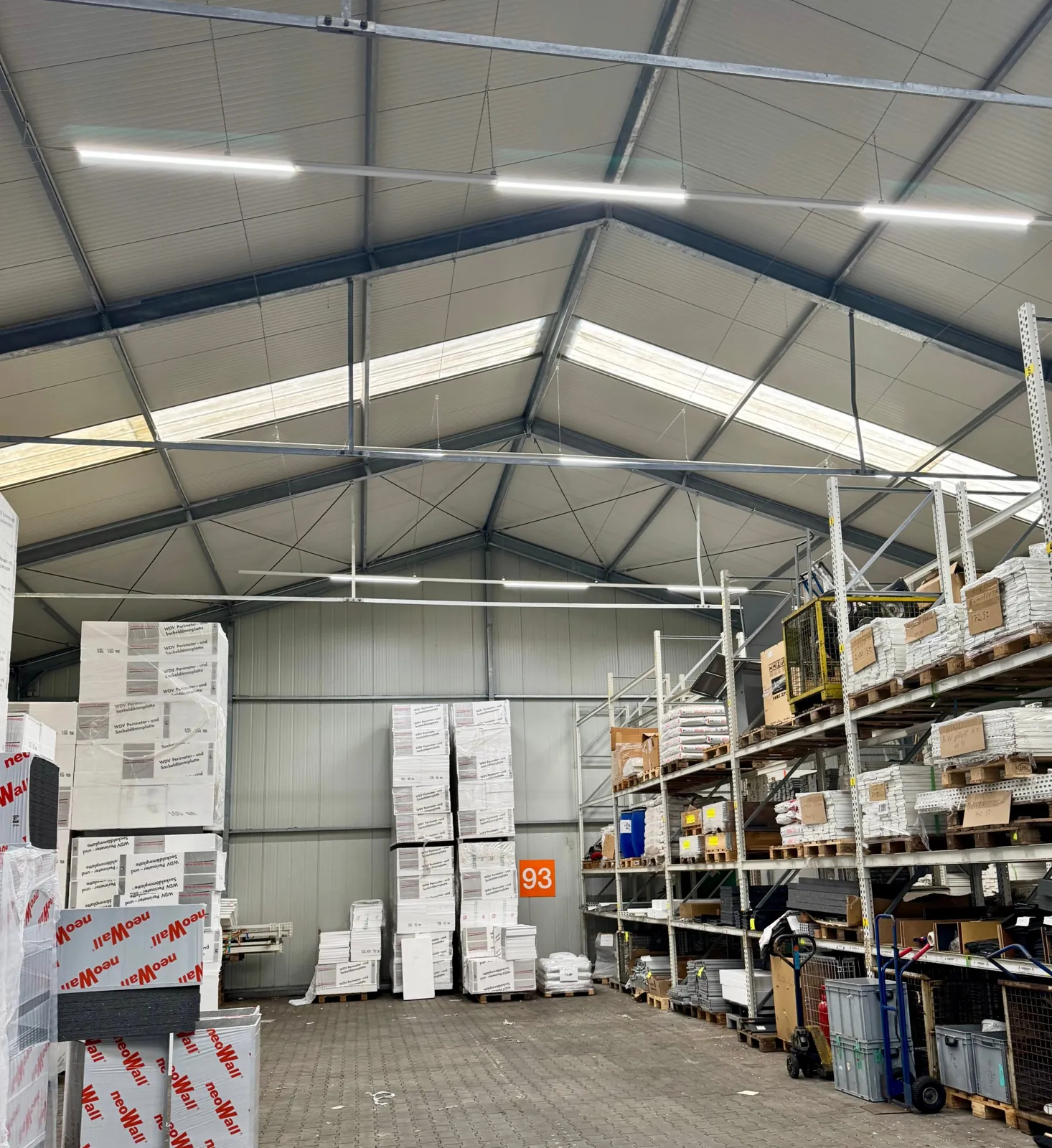

Sieben Stahlrahmen aus IPE 240 tragen die Halle. Die Innenrahmen sind aus S355, die Giebelrahmen aus S235 und zusätzlich durch Giebelwandstiele aus IPE 200 gestützt. Ein Zugband aus Flachstahl 60 × 15 verbindet die Rahmenecken; seine Unterkante liegt bei 5,90 m. Pfetten und Wandriegel sind Rechteckrohre, die Aussteifung übernehmen Rundlitzenseile mit Spannschlössern.
Rahmenecken und Firststöße sind mit hochfesten Schrauben 10.9 vorgespannt. Nach dem Prüfbericht werden sie beim Wiederaufbau durch neue ersetzt.
Hülle, Tore und Licht

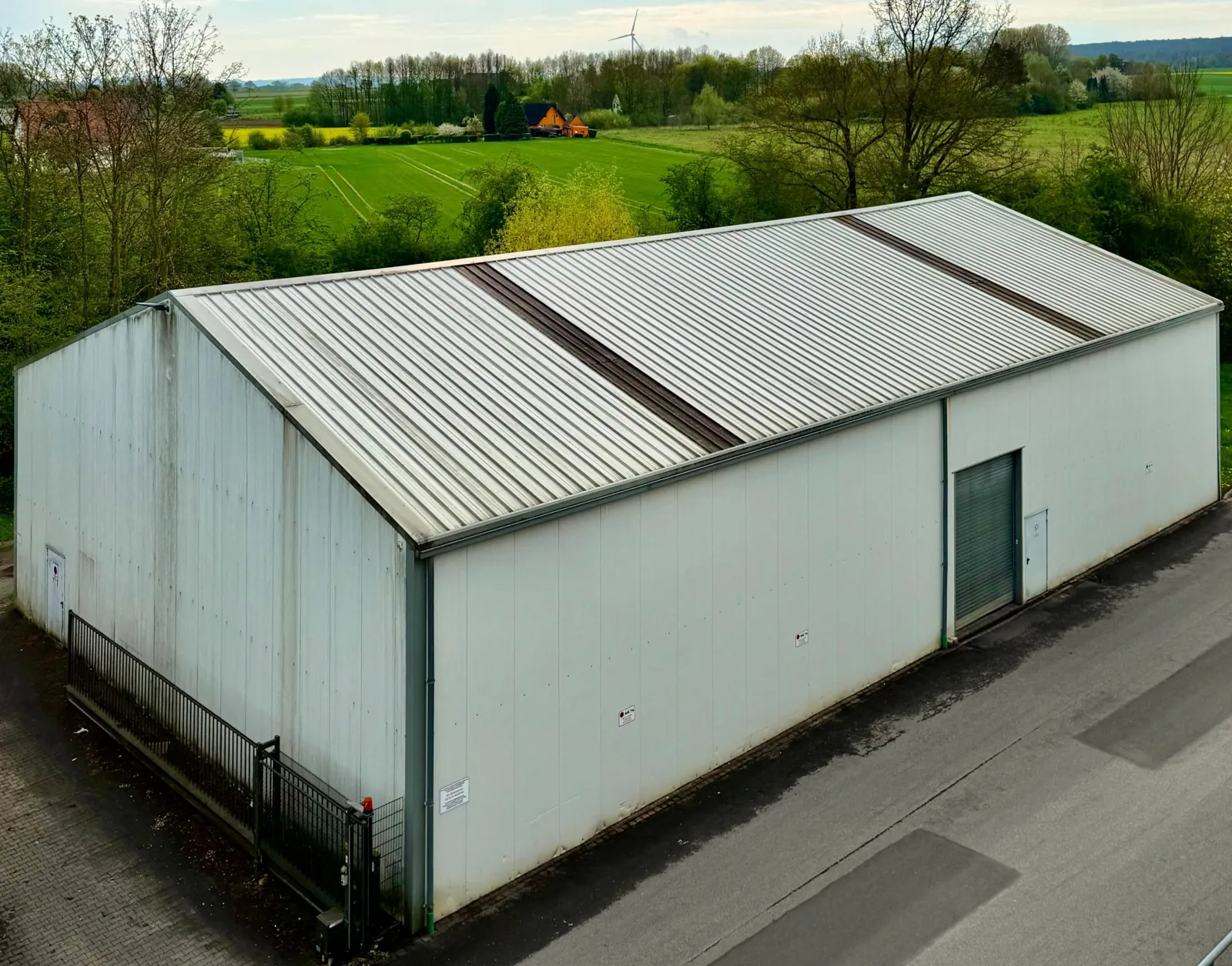

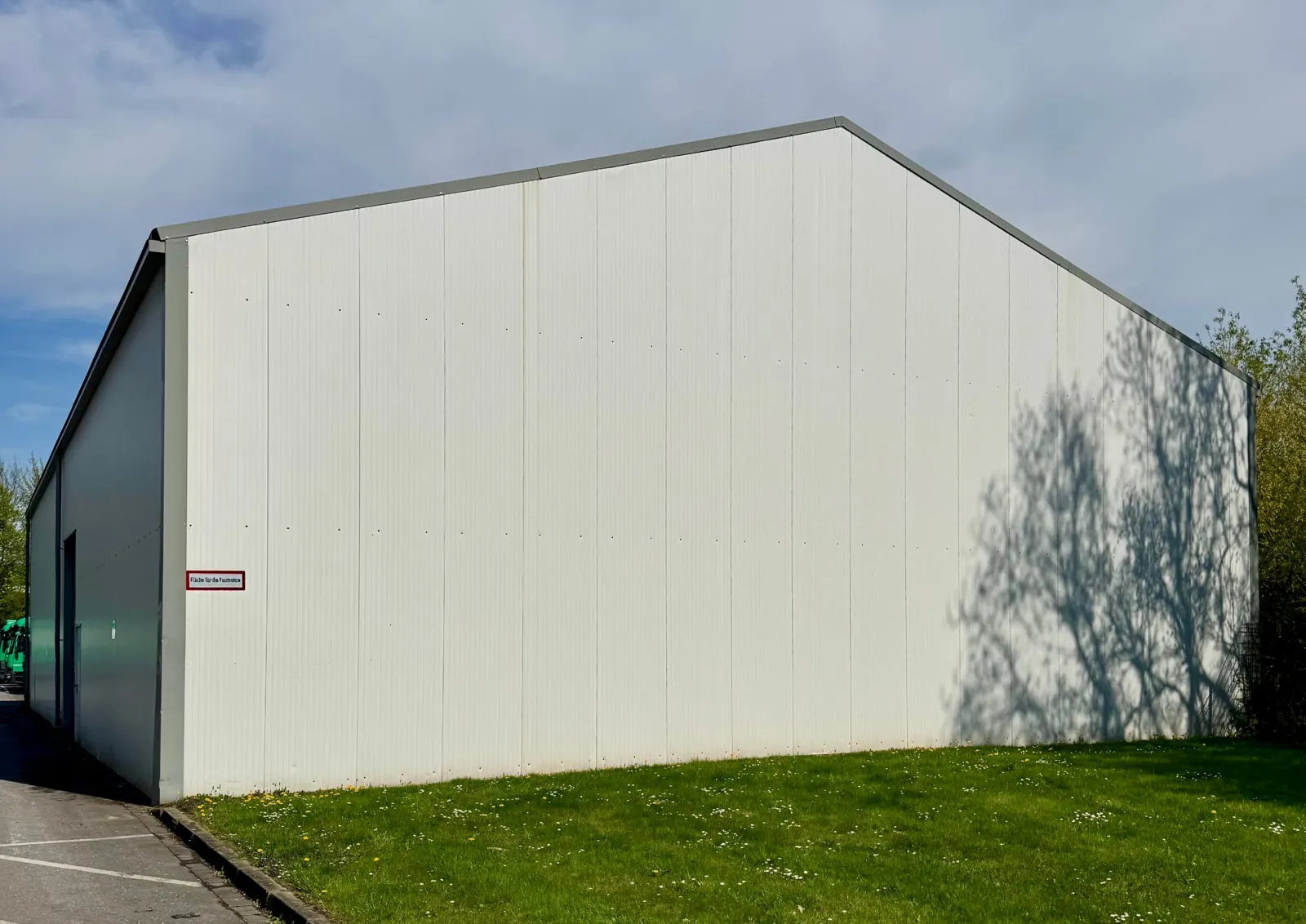

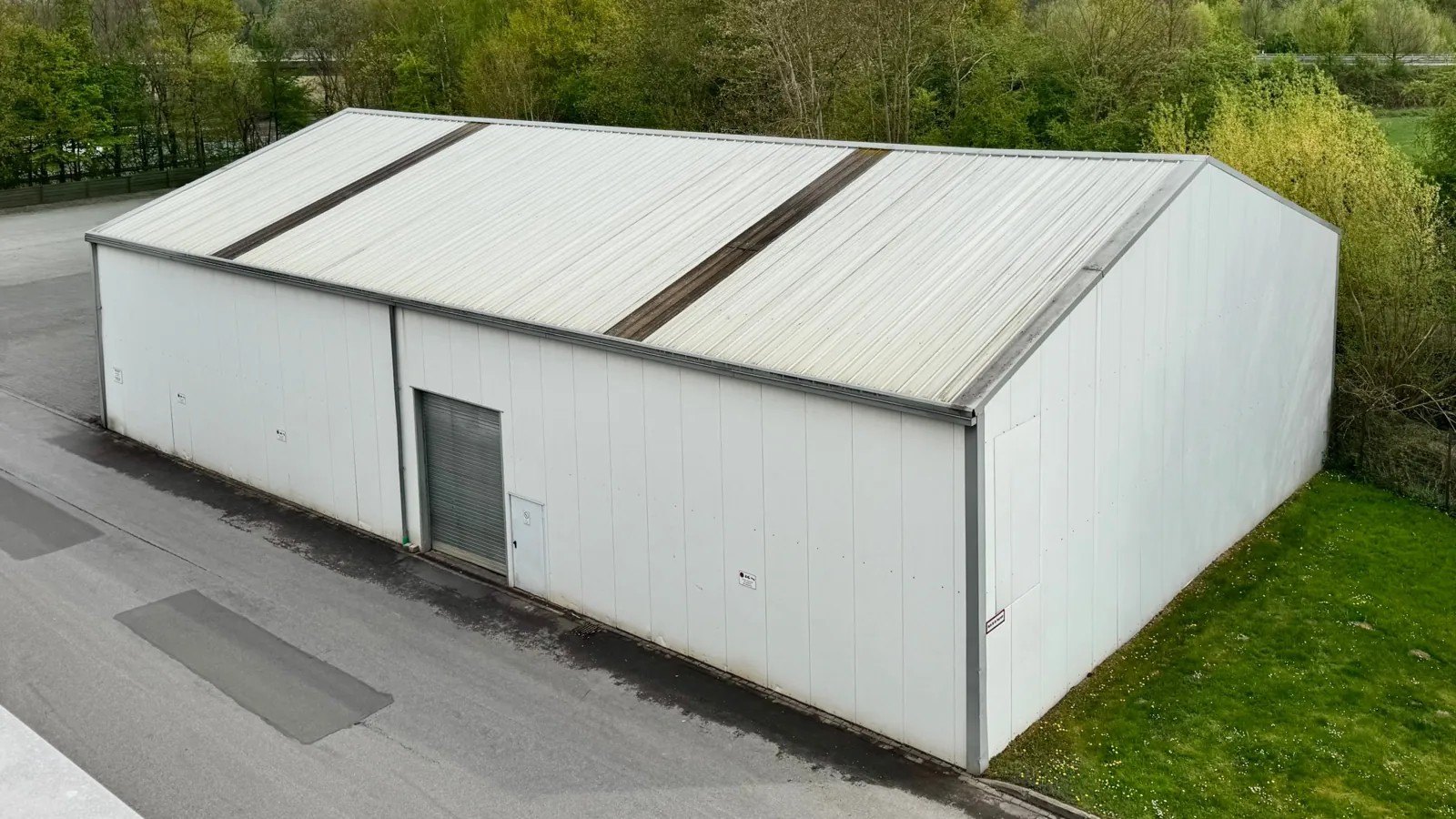

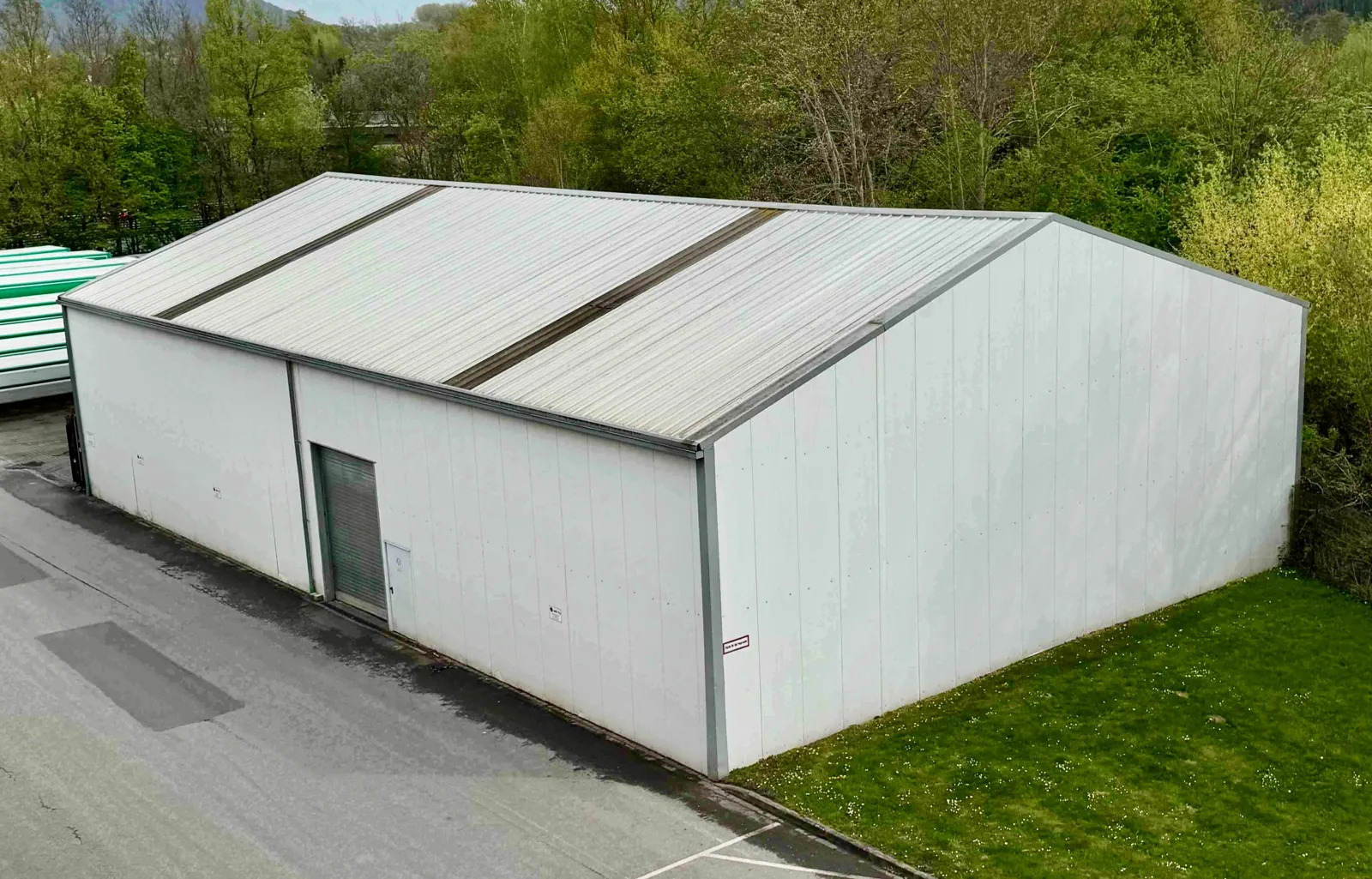

Das Dach besteht aus Sandwichpaneelen 80/40 mm (U = 0,54 W/m²K), Wand und Giebel aus 40-mm-Paneelen (U = 0,58 W/m²K), außen lichtgrau RAL 7035. In der Längswand sitzen ein doppelwandiges Rolltor 3,00 × 4,00 m mit Elektroantrieb und eine Fluchttür, eine zweite Fluchttür liegt im Giebel. Zwei doppelschalige Lichtbänder bringen Tageslicht in die Halle. Für ein unbeheiztes oder frostfrei gehaltenes Lager ist die Hülle gut geeignet; bei Beheizung über 12 °C ist der Wärmeschutz nach GEG zu prüfen.
Lastannahmen und Einordnung nach Eurocode
| Einwirkung | Typenstatik 1997 | etwa vergleichbar nach Eurocode |
|---|---|---|
| Schnee | s₀ = 0,75 kN/m² | Zone 1 bis ca. 550 m oder Zone 2 bis ca. 300 m ü. NN |
| Wind | q = 0,50 kN/m² bis 8 m | Windzone 1, Binnenland |
| Baugrund | 250 kN/m², befestigt | Schotter, Asphalt, Pflaster oder Fundamente |
Die Einordnung ist überschlägig und dient der Standortsuche. Am Zielstandort ist ein Standsicherheitsnachweis nach Eurocode erforderlich.
Nutzungsideen
- Lager- und Logistikhalle
- Werkstatt oder Bauhof
- Maschinen- und Gerätehalle in der Landwirtschaft
- Leichte Produktion oder Montage
- Kalt- oder frostfreies Lager für Handel und Gewerbe
Rückbau und Wiederaufbau
- Bestandsaufnahme: Abgleich mit Zeichnungen und Statik, Kennzeichnung der Bauteile.
- Rückbau: Paneele, Pfetten, Verbände und Rahmen in umgekehrter Montagereihenfolge.
- Transport: Verladung nach Bauteilgruppen.
- Gründung: Erdnägel auf befestigtem Untergrund oder Betonfundamente nach Statik.
- Wiederaufbau: neue HV-Schrauben, Seile nachspannen, Paneele prüfen und reinigen.
Für den Bauantrag am neuen Standort übergeben wir Typenstatik, Prüfbericht und Herstellerzeichnungen. Auf Wunsch vermitteln wir einen Hallenbauer, der mit dieser Bauart vertraut ist.
Häufige Fragen
Was kostet die Halle? Den Preis nennen wir auf Anfrage nach kurzer Qualifizierung. Er gilt für die stehende Halle ab Standort.
Von welchem Hersteller ist die Halle? Von HALTEC, System Stahlflex 17,5 × 30 × 6 m, errichtet 2001.
Brauche ich Fundamente? Auf befestigtem Untergrund können die Rahmen mit Erdnägeln verankert werden. Sonst sind Betonfundamente nach Statik nötig.
Passt die Statik für meinen Standort? Die Typenstatik rechnet mit 0,75 kN/m² Schnee. Das reicht überschlägig für Schneelastzone 1 bis ca. 550 m und Zone 2 bis ca. 300 m. Ein Nachweis am Zielstandort ist immer erforderlich.
Unterlagen anfordern
Nach Qualifizierung erhalten Sie Standort, Exposé und Bauakte. Bitte geben Sie die Objekt-ID TRS526CS an.
