Ubicazione e documenti edilizi dopo una breve qualificazione.
Stato delle conoscenze: il calcolo strutturale originale è stato richiesto all’archivio edilizio. Spessori delle lamiere, qualità dell’acciaio e carichi di progetto saranno aggiunti al ricevimento. Questo articolo descrive quanto documentato oggi dal fascicolo edilizio, dalle foto e da un sopralluogo; i valori stimati sono indicati con «ca.».
TRS1500CSWBS01Identificazione
- ID oggetto
- TRS1500CSWBS01
- Forma estesa
- TRS-1500-CSWBS-W20L75-01
- Descrizione
- struttura di capannone in acciaio senza pilastri, due falde
- N. passaporto
- HP-20261026-01
- Ubicazione
- Renania-Palatinato (Germania), sito esatto dopo qualificazione
Origine e documenti
- Costruzione
- prima del 1990, anno esatto da definire
- Fascicolo edilizio

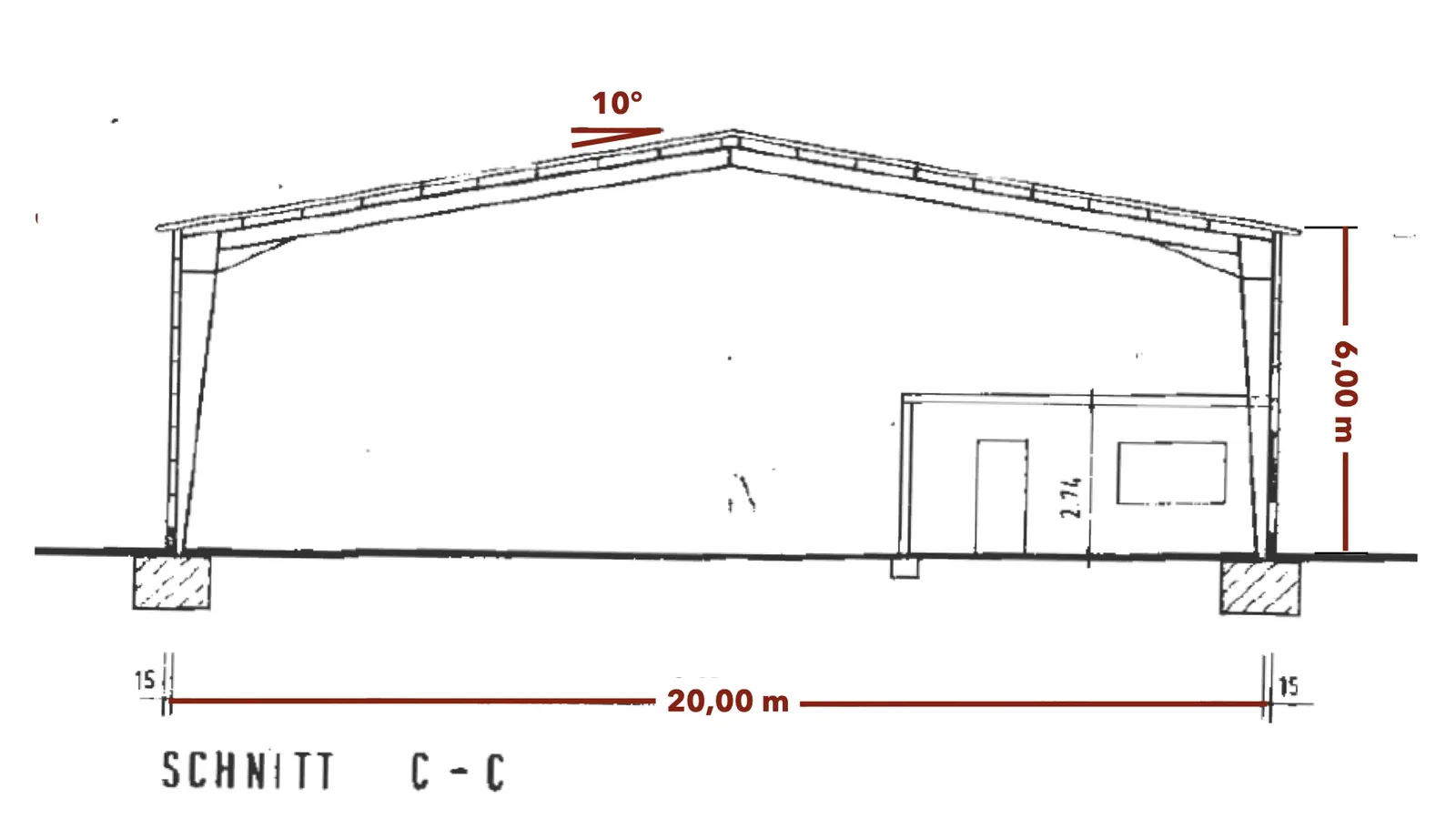

- descrizione, calcolo superfici, sezione C-C
- Calcolo strutturale
- richiesto all’archivio
- Foto
- stato di fatto e dettagli, ottobre 2026
Geometria
- Misura di sistema
- 20,00 × 75,00 m (base dell’ID)
- Larghezza esterna esistente
- 20,30 m incl. muro
- Maglia
- 12 campate × 6,25 m, assi 1–13
- Gronda / colmo
- 6,00 m / ca. 7,76 m
- Pendenza
- 10°, a due falde
Struttura
- Pilastri
- profili composti saldati rastremati
- Travi
- saldate, vute agli angoli
- Nodo d’angolo
- bullonato
- Colmo
- saldato, una piastra di colmo, senza vuta
- Piede pilastro
- piastra di base con tirafondi (da confermare)
Struttura secondaria e timpano

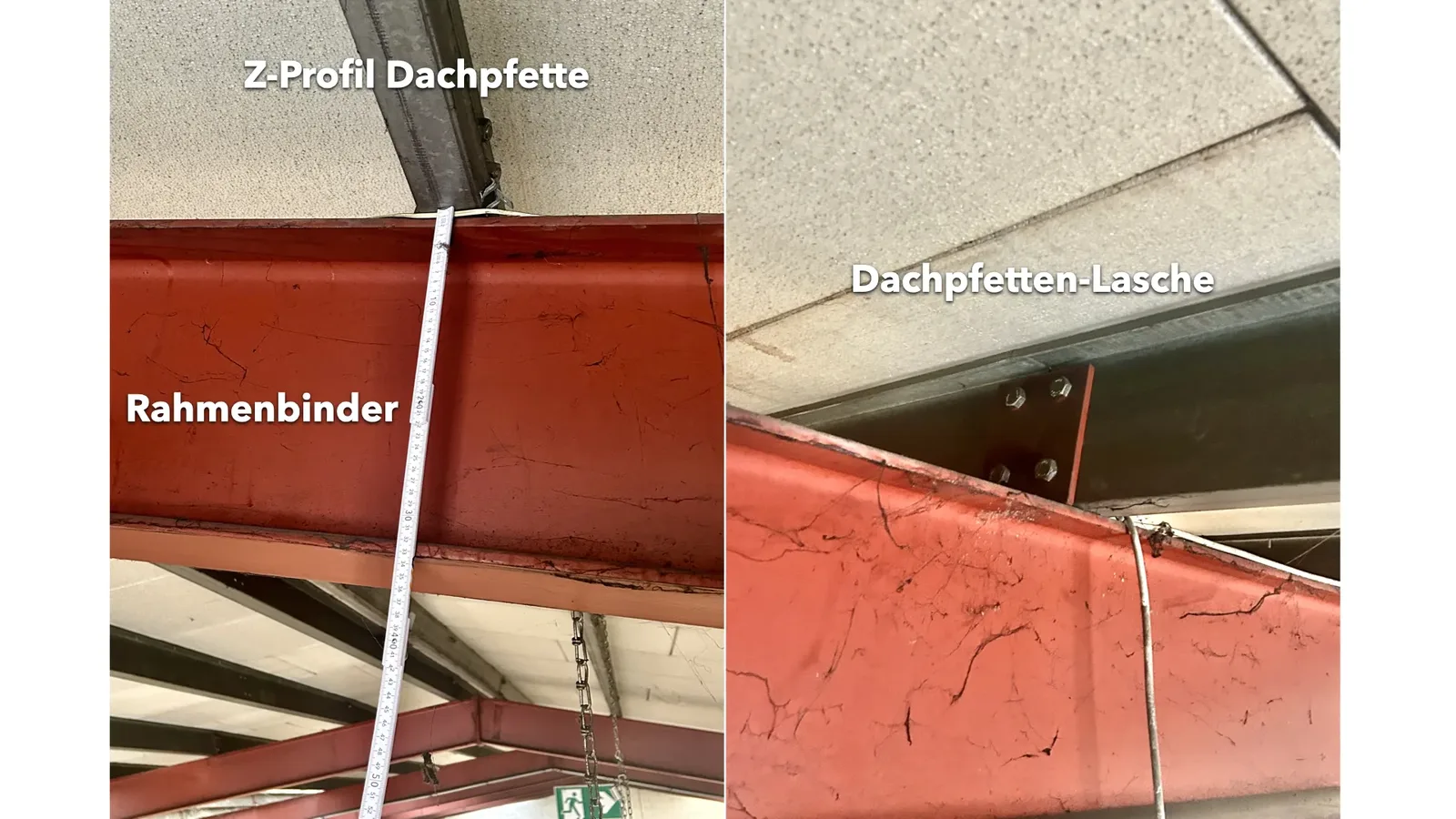

- Arcarecci per falda
- 1 arcareccio di gronda (C) + 9 arcarecci Z zincati
- Controventi di copertura
- tutte le 12 campate, entrambi i lati verso la gronda
- Correnti di parete
- nessuno (pannelli in calcestruzzo cellulare da asse ad asse)

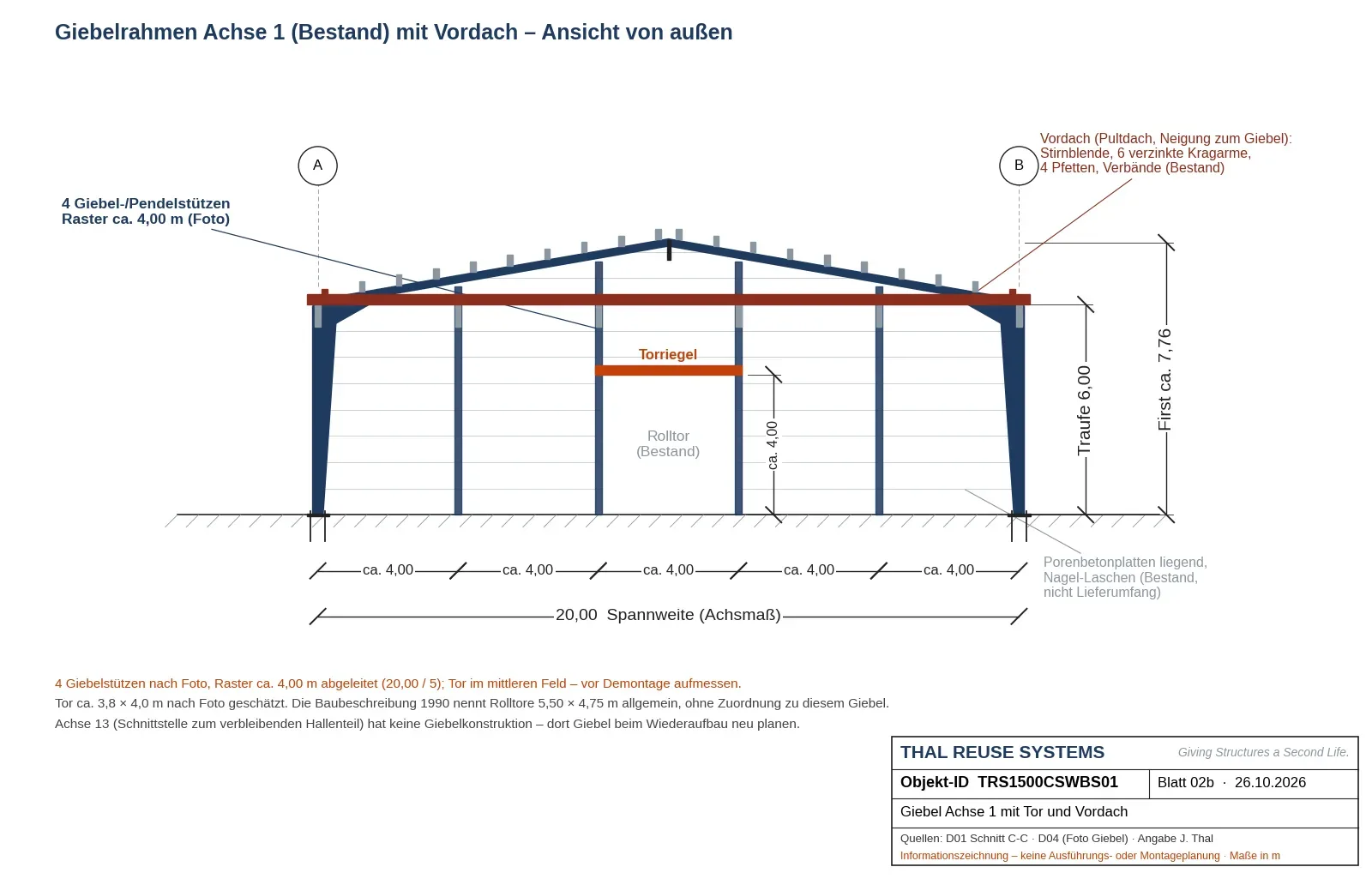

- Timpano asse 1
- 4 montanti, portone avvolgibile centrale, architrave
- Pensilina asse 1
- monofalda, 6 mensole zincate, 4 arcarecci
Condizioni
- Prezzo
- su richiesta dopo qualificazione
- Disponibilità
- smontaggio dalla settimana 48/2026
- Oggetto
- struttura in acciaio franco cantiere
- Non compreso
- copertura, pareti in calcestruzzo cellulare, fondazioni
- Smontaggio
- a cura dell’acquirente o tramite la nostra rete di partner

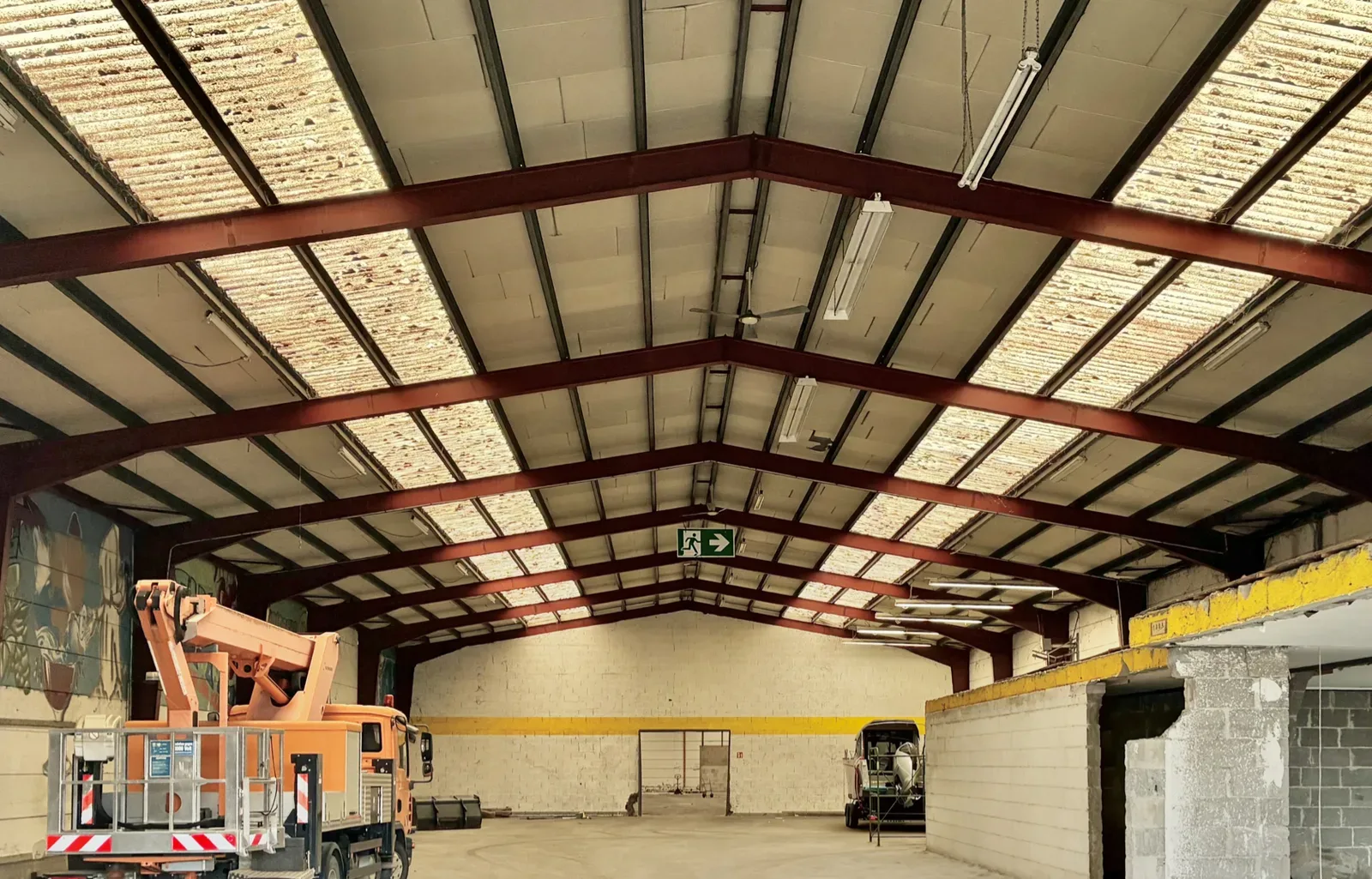

Tredici telai saldati per 20 m di luce libera

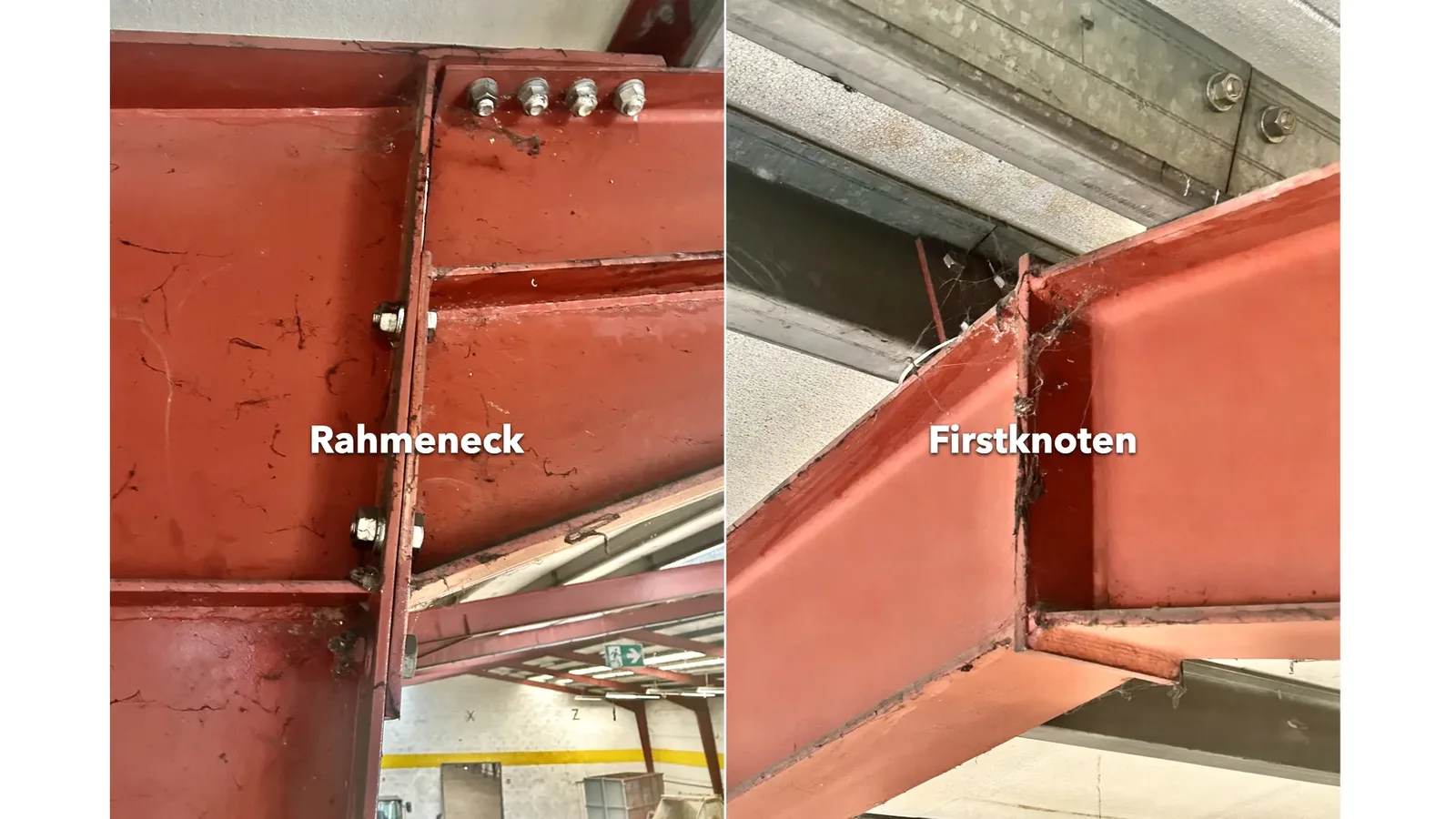

I telai sono composti da lamiere saldate, con un uso efficiente del materiale. I pilastri sono rastremati: stretti alla base con piastra, larghi al nodo d’angolo bullonato. Le travi hanno vute agli angoli e sono saldate al colmo tramite un’unica piastra; ogni trave è quindi un pezzo unico da angolo ad angolo. Nelle foto attuali i bulloni degli angoli non mostrano ruggine visibile – una buona premessa per uno smontaggio accurato.
- Senza pilastri: 20 m di luce libera per macchine, deposito, maneggio o movimentazione.
- Altezza utile: 6,00 m in gronda, colmo ca. 7,76 m con pendenza di 10°.
- Struttura secondaria di copertura completa: un arcareccio di gronda e nove arcarecci Z per falda, controventi in tutte le dodici campate.

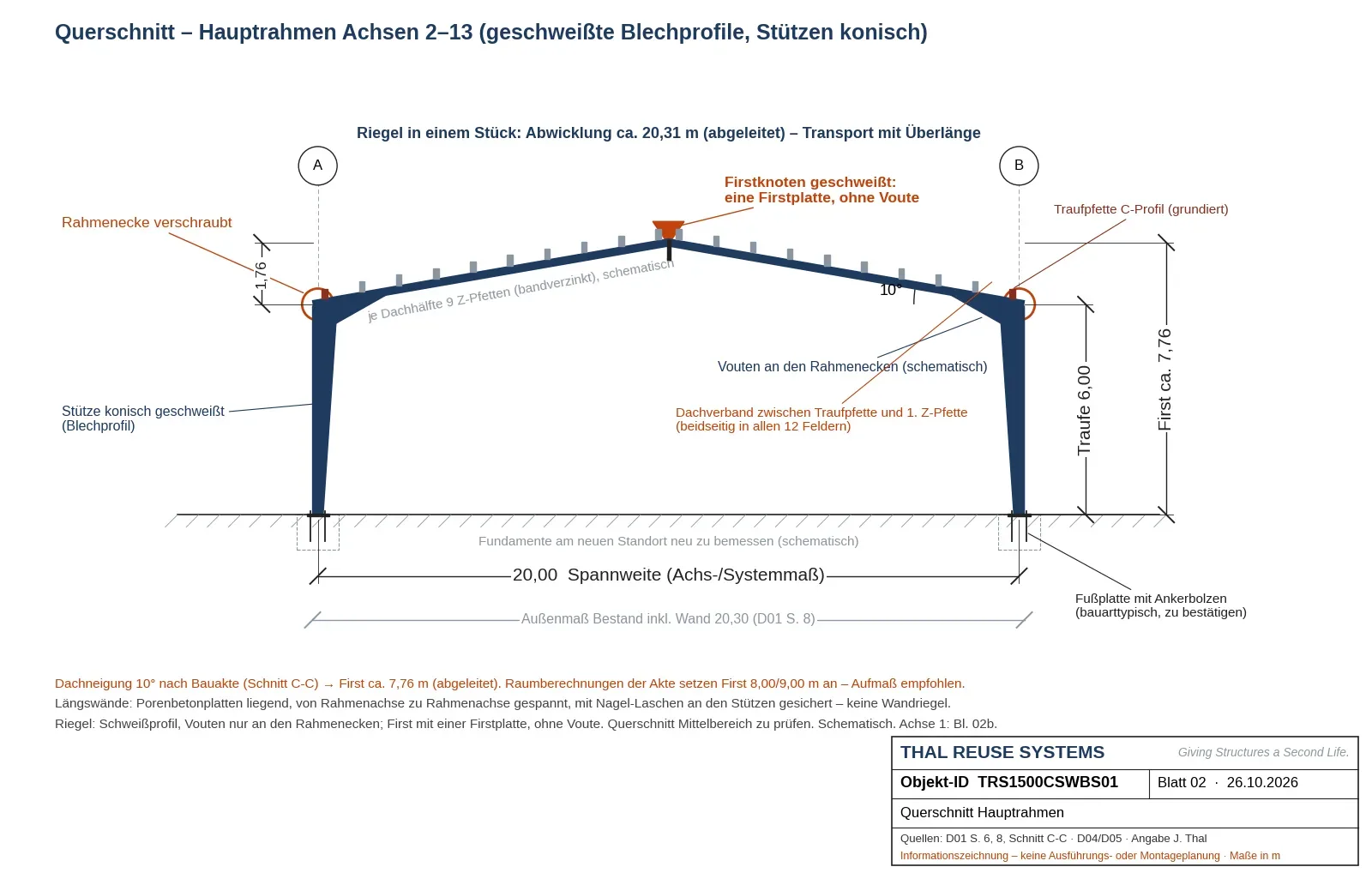

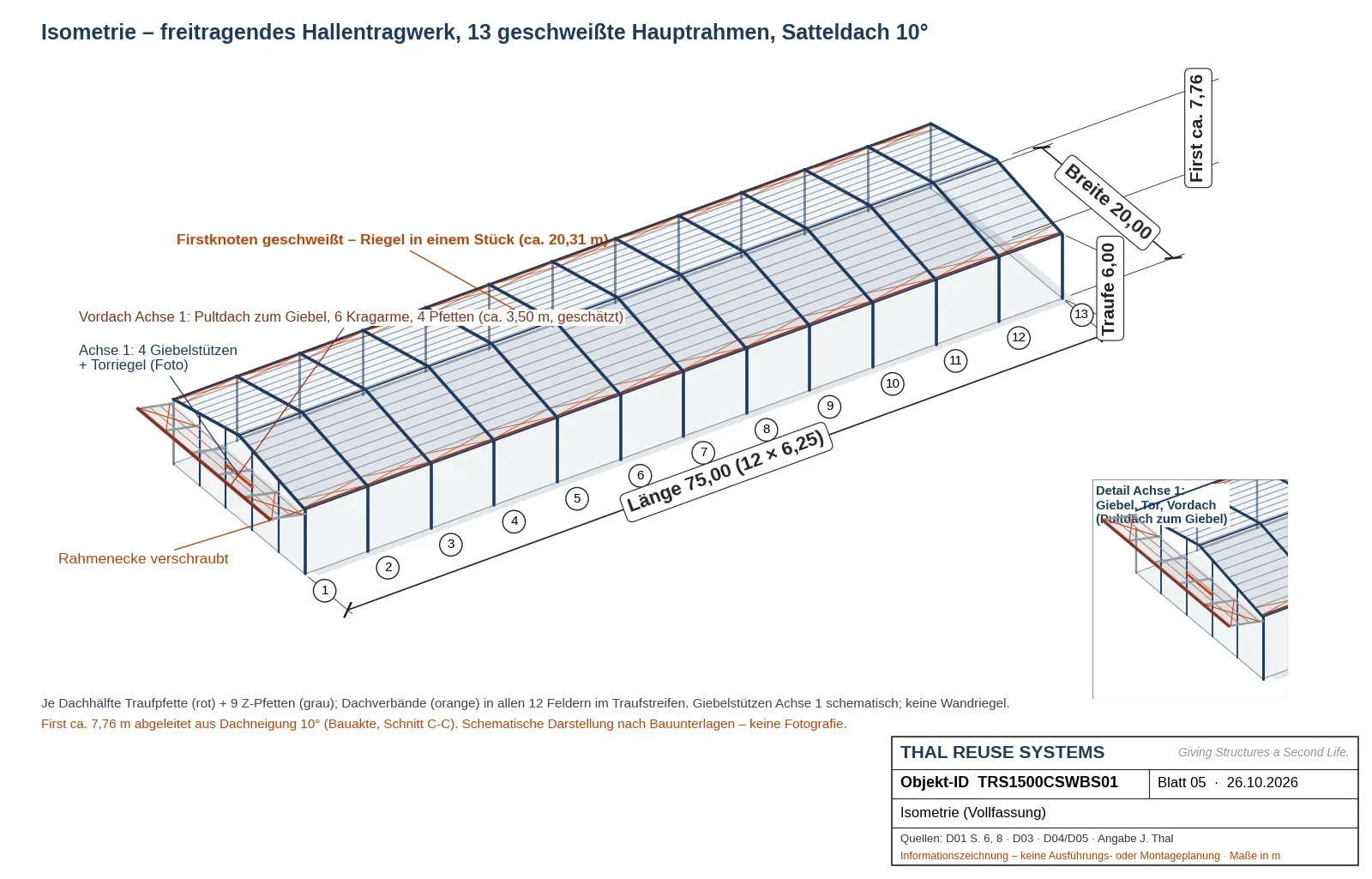

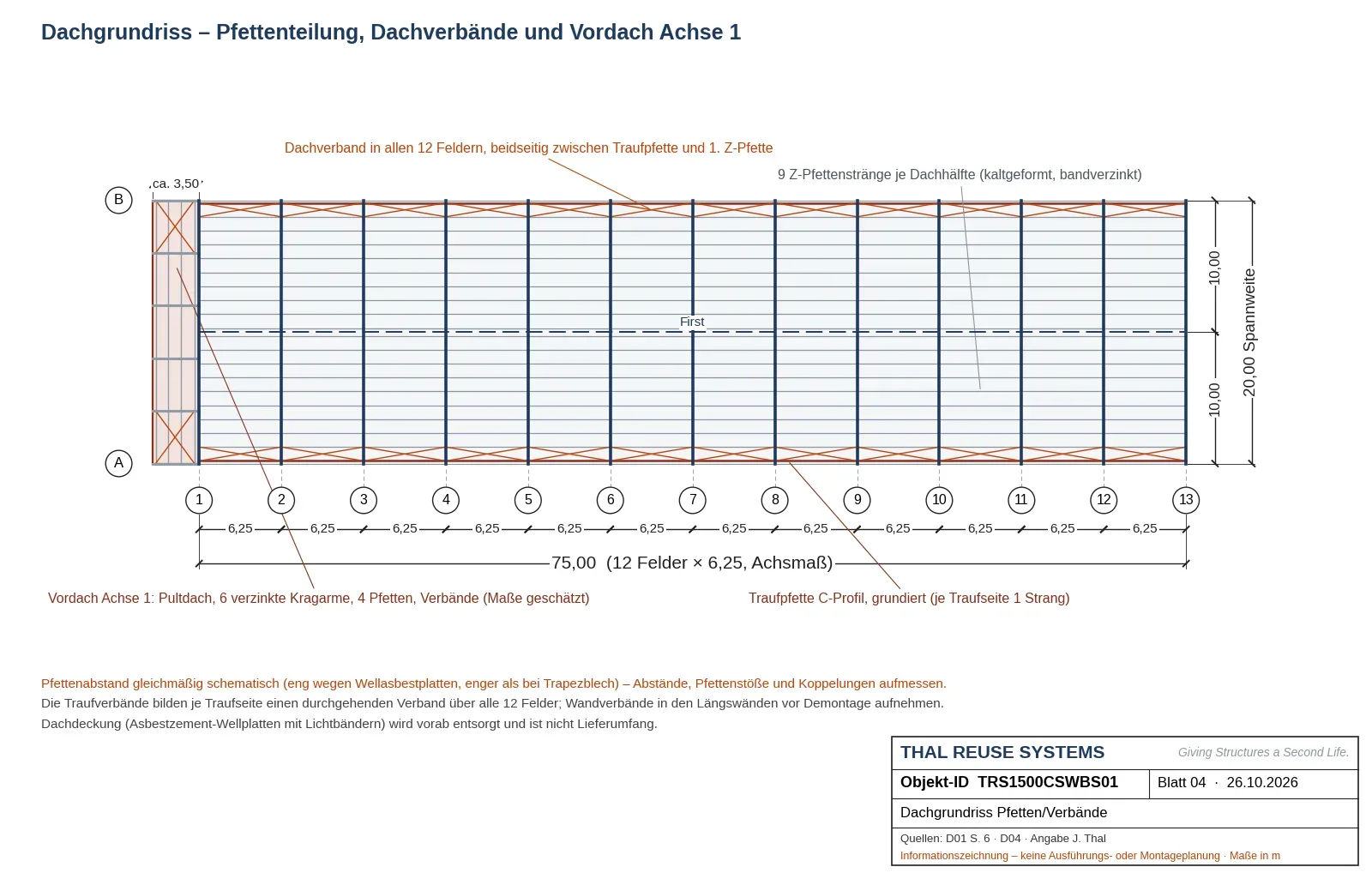

Disegni TRS
I disegni informativi sono nostri ridisegni basati sul fascicolo edilizio e sulle foto. Misure in m; l’altezza del colmo e le misure di timpano e pensilina sono dedotte o stimate.
Interasse degli arcarecci, posizione dei controventi e misure di timpano e pensilina sono schematici o dedotti dalle foto; fanno fede il rilievo in sito e il calcolo strutturale richiesto.
Foto di dettaglio
Logistica: travi in un unico pezzo

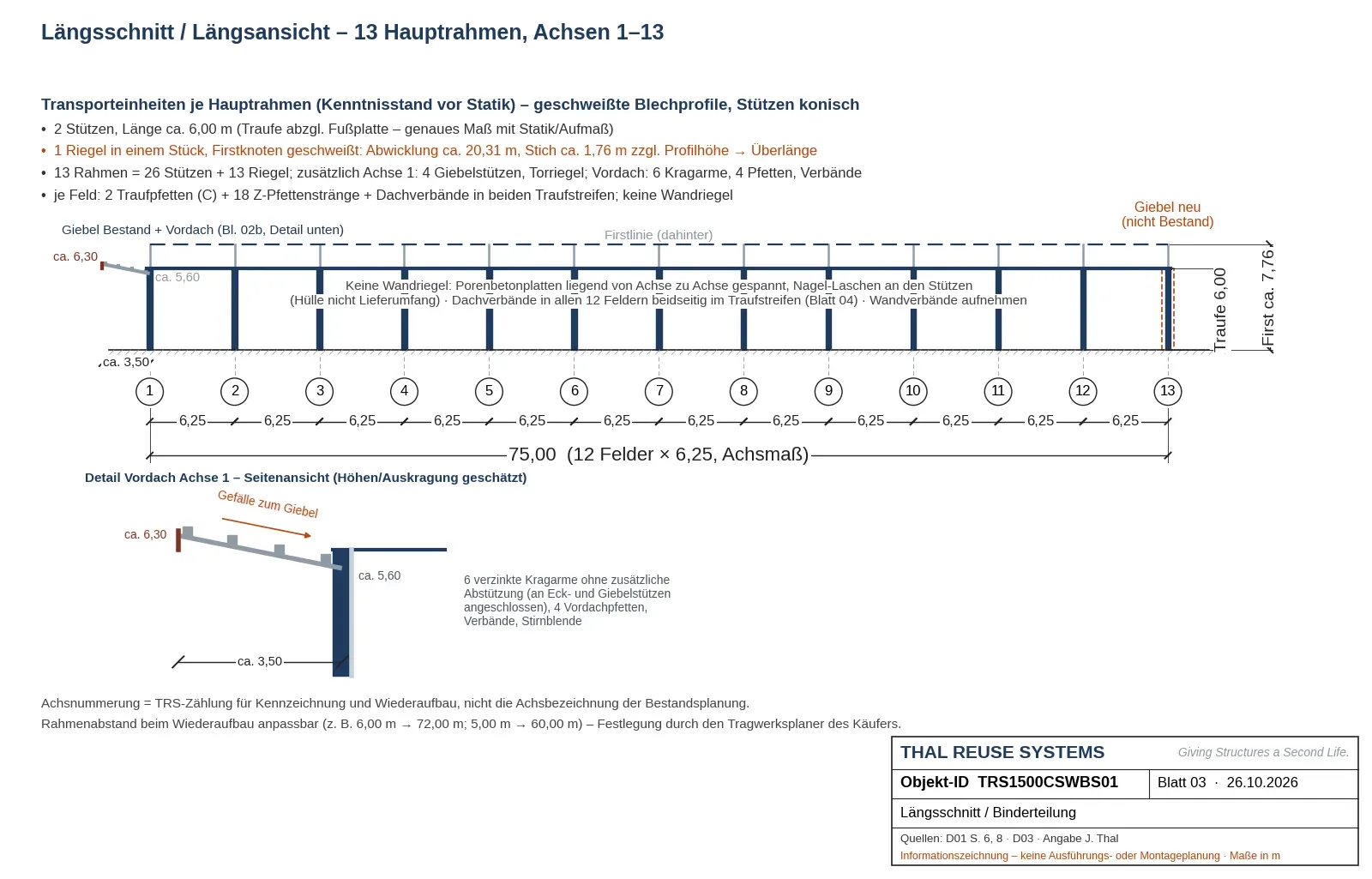

Poiché il colmo è saldato, ogni trave viene caricata in un unico pezzo: lunghezza sviluppata ca. 20,31 m, freccia al colmo ca. 1,76 m più l’altezza del profilo. Sarà probabilmente necessario un trasporto eccezionale per lunghezza e una gru per il carico. Ogni telaio comprende inoltre due pilastri di ca. 6 m; ogni campata due arcarecci di gronda e 18 file di arcarecci Z. Lunghezze e pesi esatti seguiranno con il rilievo e il calcolo.
Interasse adattabile al rimontaggio
I 75 m valgono per l’interasse originale di 6,25 m. Per siti con carichi di neve o vento maggiori lo strutturista può prevedere un interasse più fitto; il capannone diventa allora più corto.
| Interasse telai | Campate | Lunghezza capannone (assi) |
|---|---|---|
| 6,25 m | 12 | 75,00 m |
| 6,00 m | 12 | 72,00 m |
| 5,50 m | 12 | 66,00 m |
| 5,00 m | 12 | 60,00 m |
| 4,50 m | 12 | 54,00 m |
Solo geometria, nessuna verifica strutturale. Arcarecci, controventi e sottostruttura di facciata vanno riprogettati se cambia l’interasse.
Carichi di progetto e campo d’impiego
I carichi del calcolo originale non sono ancora disponibili. Aggiungeremo una classificazione secondo l’Eurocodice per zone di neve, vento e sismiche al ricevimento. Rinforzi usuali per telai saldati: interasse più fitto, arcarecci e controventi aggiuntivi o rinforzati, ritegni flesso-torsionali sull’ala interna delle travi, piatti saldati agli angoli e sulle travi, una catena tra gli angoli o un’altezza di gronda ridotta.
Le indicazioni sul campo d’impiego e sulle possibilità di rinforzo sono una valutazione orientativa basata sui documenti disponibili. Non sostituiscono un calcolo strutturale. THAL REUSE SYSTEMS non fornisce alcuna garanzia in merito. L’idoneità per un sito specifico e il tipo e l’entità di un rinforzo devono essere verificati da un ingegnere strutturista incaricato dall’acquirente.
Fornitura e integrazioni
- Compreso: 13 telai, arcarecci, controventi di copertura, montanti e architrave del portone dell’asse 1, pensilina con mensole.
- Non compreso: la copertura contenente amianto (rimossa a regola d’arte prima dello smontaggio), le pareti in calcestruzzo cellulare e le fondazioni.
- Da progettare: il timpano alla seconda estremità, correnti per una nuova facciata in lamiera grecata o pannelli sandwich e le fondazioni nel nuovo sito.
Idee di utilizzo
- rimessa per macchine e attrezzature
- deposito agricolo, legnaia e capannone forestale
- maneggio o area di movimento per cavalli
- officina e capannone di servizio
- magazzino e capannone di movimentazione per commercio e piccoli trasportatori
Smontaggio e rimontaggio
- Rilievo: rilievo in sito, marcatura degli elementi per asse, controllo dei collegamenti.
- Bonifica: rimozione a regola d’arte della copertura da parte del proprietario prima dello smontaggio della struttura.
- Smontaggio: arcarecci, controventi e telai in ordine inverso al montaggio tramite la nostra rete di partner.
- Trasporto: travi in un pezzo con lunghezza eccezionale, pilastri e struttura secondaria per gruppi di elementi.
- Rimontaggio: progetto a cura di architetto, strutturista e costruttore dell’acquirente; nuove fondazioni e nuovo involucro nel sito.
Domande frequenti
Quanto costa la struttura? Comunichiamo il prezzo su richiesta dopo una breve qualificazione. Si intende per la struttura in acciaio franco cantiere.
Quando si può smontare? Dalla settimana 48/2026. Fino ad allora il proprietario rimuove la copertura; prima è possibile un sopralluogo in opera.
Posso rimontare un capannone più corto? Sì. Con meno campate o un interasse più fitto si ottiene un capannone più corto. Timpano, controventi e facciata vengono riprogettati.
Esiste un calcolo strutturale? Il calcolo originale è stato richiesto all’archivio. Per il nuovo sito è sempre necessaria una nuova verifica secondo l’Eurocodice.
Richiedere documenti
Dopo la qualificazione ricevete ubicazione, passaporto del capannone, disegni e documenti edilizi. Indicate l’ID oggetto TRS1500CSWBS01.
