Ubicazione e documentazione tecnica dopo una breve qualificazione.
TRS263CSIdentificazione
- ID oggetto
- TRS263CS
- Codice
- W7000-L42580-EH6500-RH6815
- Costruttore / sistema
- GRAEFF Container- und Hallenbau, capannone a telai UNI PLUS 7
- Descrizione
- capannone a telai in acciaio senza pilastri, copertura a due falde
- N. passaporto
- 20261024
- Ubicazione
- Germania meridionale, sito esatto dopo qualificazione
Origine e documenti
- Costruzione
- 2008/09 (progetto del costruttore 09/2008)
- Trasformazione
- 2017: sei campate aperte sul lato lungo, portone sezionale timpano est
- Disegni
- disegni del costruttore 2008, disegni di trasformazione 2017
- Calcolo strutturale
- verificato prima dell’acquisto
Geometria
- Misura di sistema
- 6,26 × 42,00 m (base dell’ID oggetto)
- Misura esterna
- 7,00 × 42,58 m
- Larghezza acciaio
- 6,60 m filo esterno acciaio
- Maglia
- 7 campate da 6,00 m, 8 telai
- Gronda / colmo
- 6,50 / 6,815 m
- Pendenza
- 5°, due falde
Struttura
- Telai
- pilastri e travi secondo calcolo, con rinforzo d’angolo
- Colmo
- giunto a flangia bullonato
- Arcarecci
- C 200
- Correnti di parete
- C 160 su quattro file
- Controventi
- copertura nelle due campate terminali, pareti nelle campate chiuse

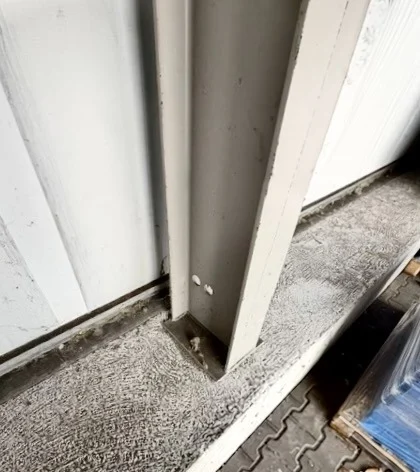

- Piedi dei pilastri
- piastre con tirafondi su plinti
Involucro e dotazioni
- Pareti
- lamiera grecata con isolante in lana minerale 60 mm
- Copertura
- con isolante in lana minerale 60 mm
- Colore
- RAL 9006 alluminio brillante
- Campate aperte
- 6 × 5,50 × 4,50 m sul lato nord
- Portoni / porte
- portone sezionale 4,00 × 4,50 m, porta pedonale in entrambi i timpani
- Luce / evacuatori
- 2 lucernari 1,50 × 1,50 m con evacuatore
Condizioni
- Prezzo
- su richiesta dopo qualificazione
- Disponibilità
- da concordare
- Oggetto
- struttura in acciaio con involucro e dotazioni come concordato
- Non incluso
- terreno, fondazioni
- Smontaggio
- a cura dell’acquirente o tramite il nostro costruttore partner

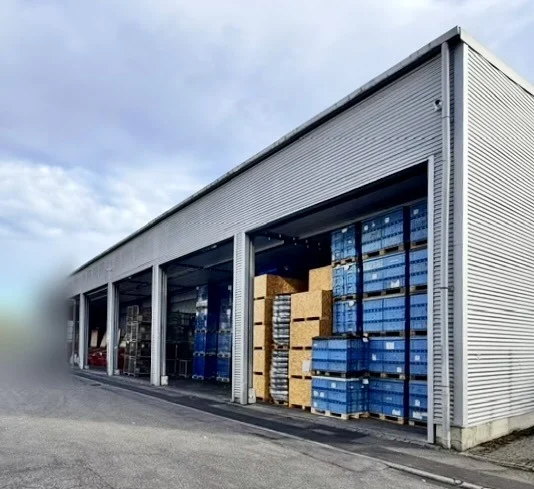

Un capannone a sistema snello con un lato lungo aperto
GRAEFF fornisce l’UNI PLUS 7 come capannone a sistema composto da telai, arcarecci e correnti. Questo capannone è stato costruito nel 2008/09 e trasformato nel 2017: da allora il lato nord è aperto su sei delle sette campate, solo la campata terminale est è chiusa. Può quindi essere servito su tutta la lunghezza.
- Senza pilastri: 7 m di larghezza senza pilastri interni su 42,58 m di lunghezza.
- Alto: 6,50 m in gronda per carrelli, carico di camion e stoccaggio in altezza.
- Accessibile su tutta la lunghezza: sei campate aperte di 5,50 × 4,50 m sul lato lungo.
Dimensioni su ogni livello di riferimento
L’ID oggetto deriva dalla misura di sistema, cioè dall’interasse dei telai a centro pilastro. Le misure esterne contano per il terreno e le fondazioni.
| Riferimento | Larghezza × lunghezza | Nota |
|---|---|---|
| Misura di sistema (assi, centro pilastro) | 6,26 × 42,00 m | 263 m², base dell’ID oggetto |
| Filo esterno acciaio (larghezza) | 6,60 m | telaio tipo |
| Filo esterno parete | 7,00 × 42,58 m | ca. 298 m² superficie lorda |
| Campate aperte | 6 × 5,50 m | altezza 4,50 m, pilastrini 0,50 m |
| Gronda / colmo | 6,50 / 6,815 m | pendenza 5° |

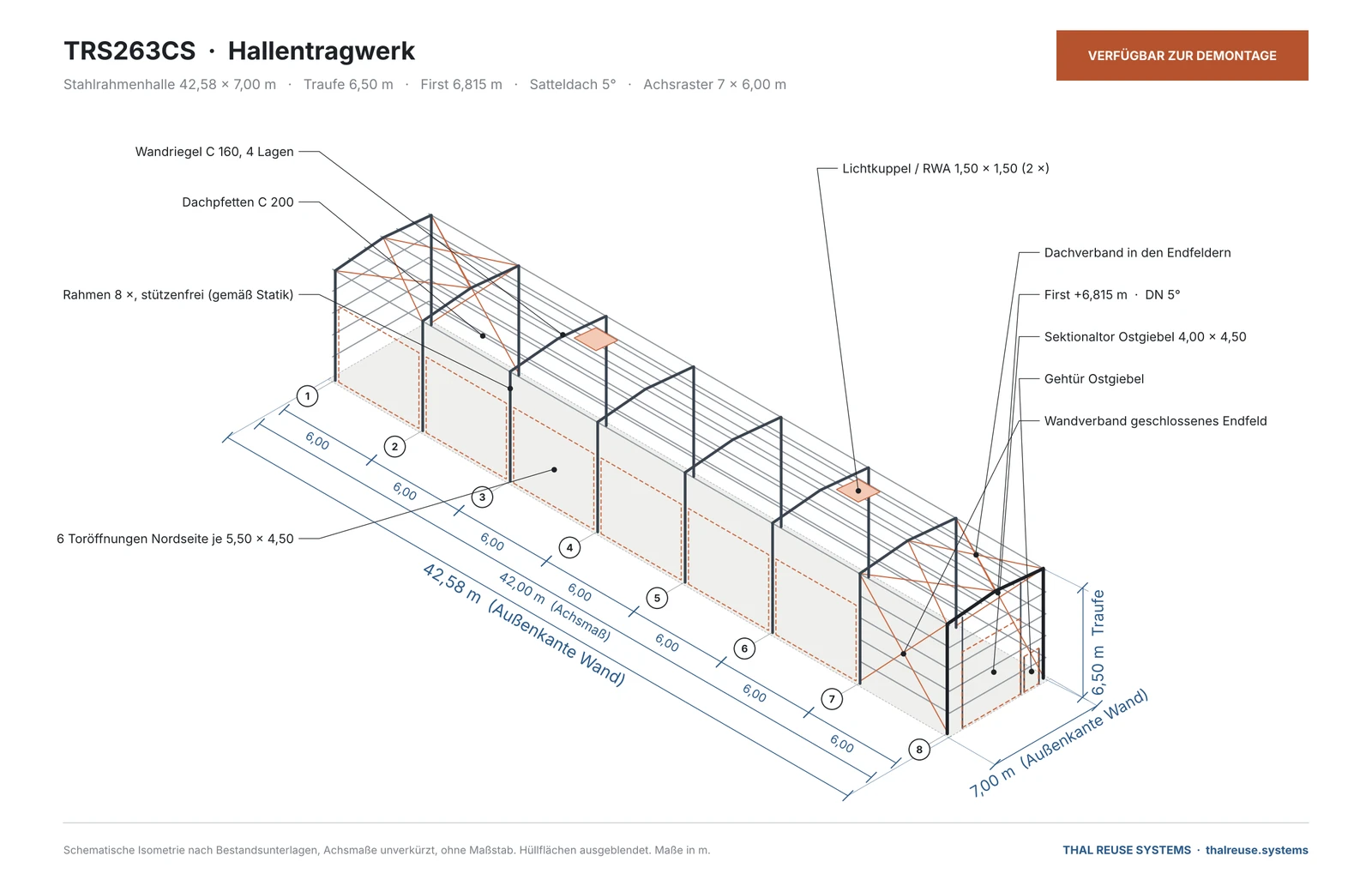

Struttura: otto telai in acciaio su maglia di 6,00 m

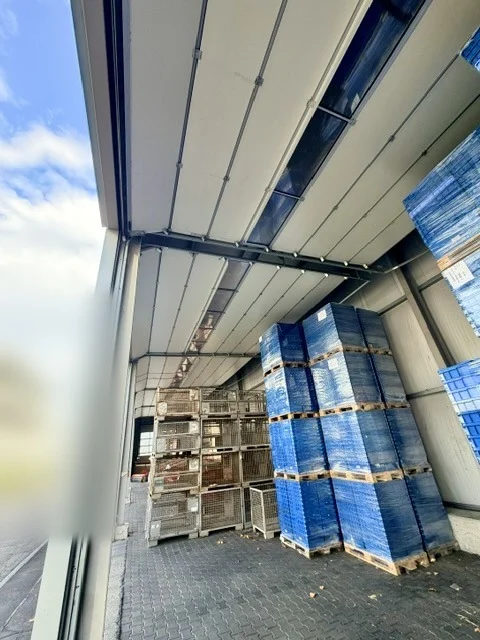

Otto telai in acciaio sostengono il capannone senza pilastri interni. Pilastri e travi sono dimensionati secondo calcolo, con rinforzo d’angolo e giunto a flangia al colmo. Gli arcarecci C 200 coprono tutte e sette le campate, i correnti di parete C 160 sono disposti su quattro file. I controventi di copertura si trovano nelle due campate terminali, quelli di parete nelle campate terminali delle pareti chiuse.

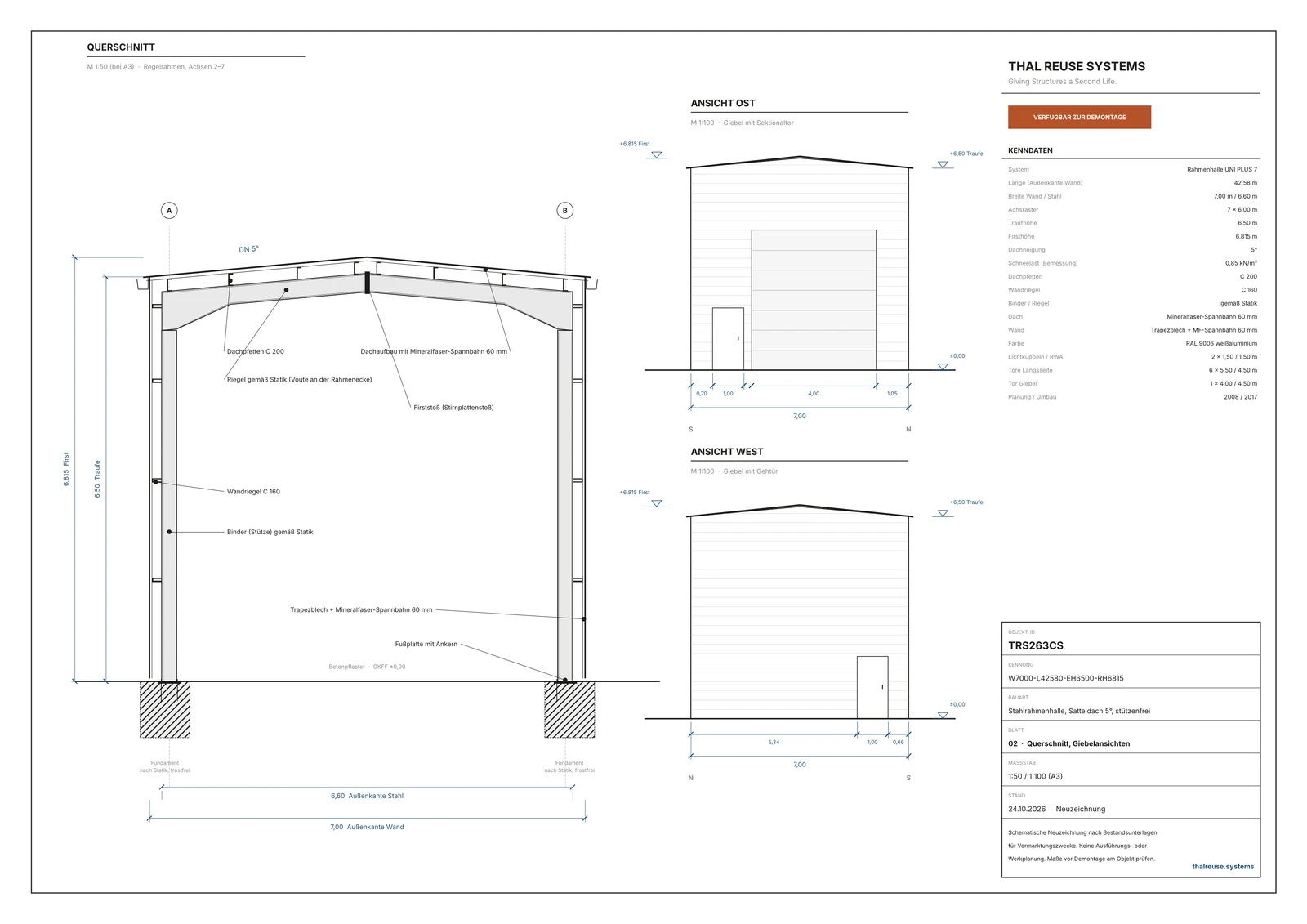

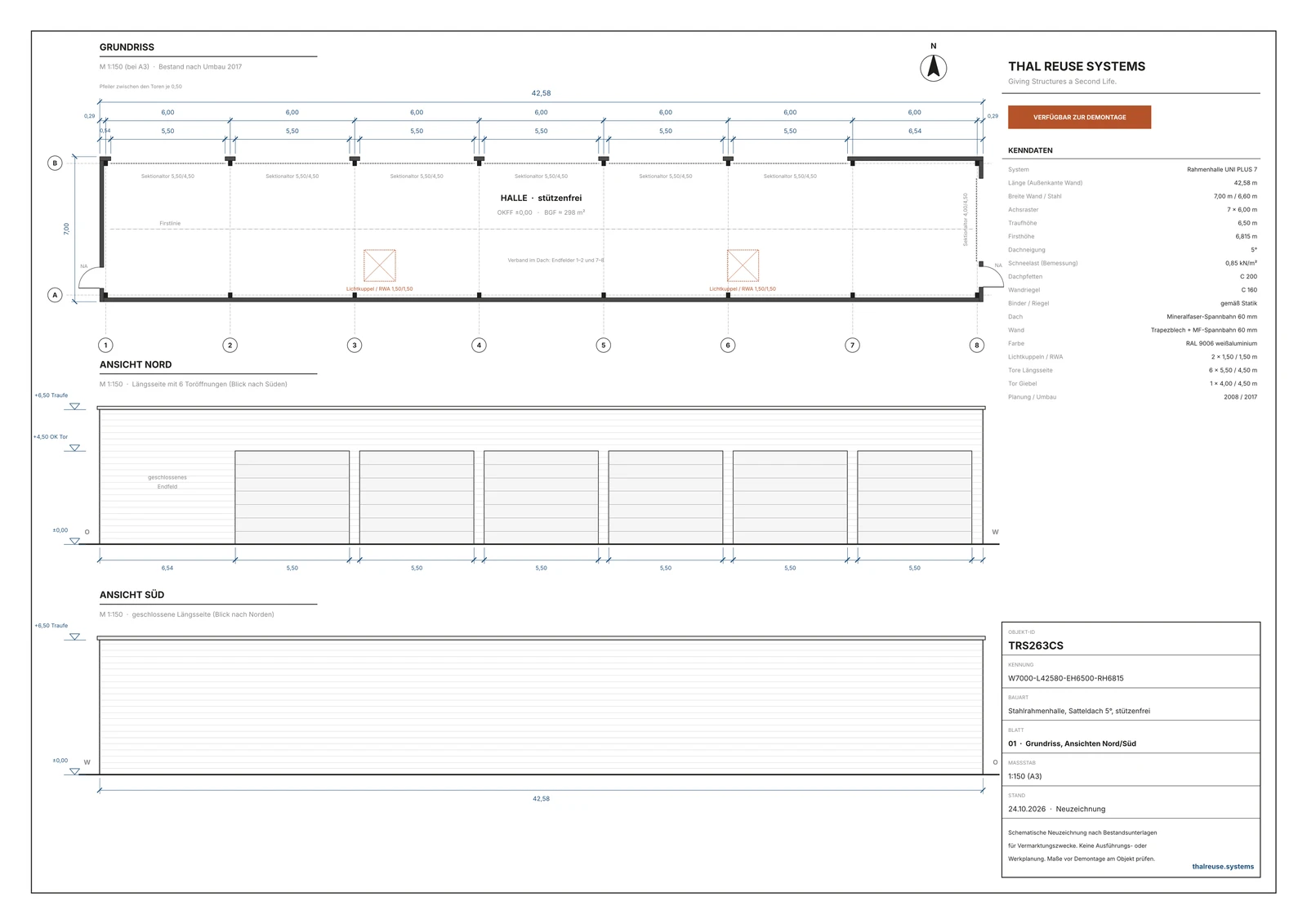

I disegni sono nostri, ridisegnati dalla documentazione esistente. Fanno fede i disegni originali e un rilievo in sito.

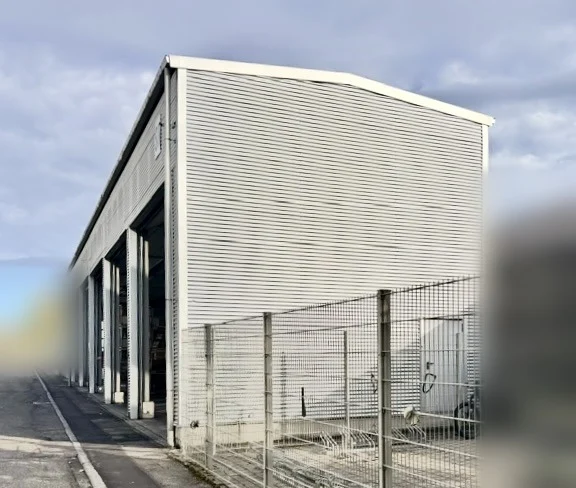

Involucro, porte e luce

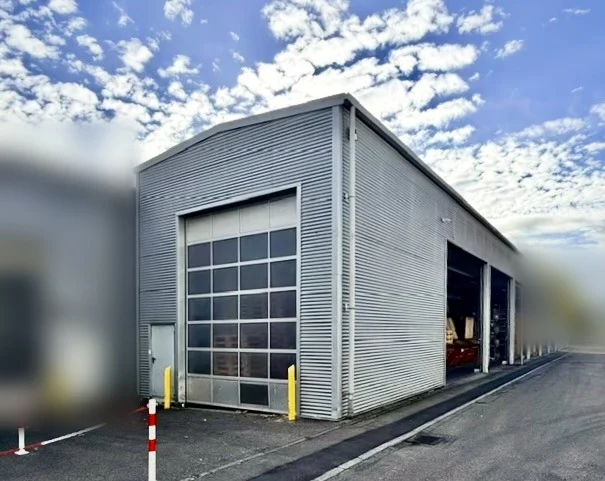

Le pareti sono in lamiera grecata con isolante in lana minerale da 60 mm, anche la copertura è isolata con 60 mm di lana minerale; colore RAL 9006 alluminio brillante. Il lato nord è aperto su sei campate di 5,50 × 4,50 m. Il timpano est ha un portone sezionale 4,00 × 4,50 m e una porta pedonale, il timpano ovest una porta pedonale. Due lucernari 1,50 × 1,50 m con evacuatore di fumo e calore si trovano nella falda sud.
Carichi e classificazione
| Azione | Dimensionamento | Nota |
|---|---|---|
| Neve | 0,85 kN/m² | come carico al suolo circa zona 2 fino a 285 m o zona 1 fino a 520 m s.l.m. (appendice tedesca) |
| Vento | secondo calcolo | da verificare con il calcolo strutturale |
La classificazione è indicativa e presuppone che 0,85 kN/m² sia il carico neve al suolo; ciò sarà verificato con il calcolo strutturale. Nel nuovo sito è necessaria una verifica strutturale secondo l’Eurocodice.
Idee di utilizzo
- Magazzino materiali servito dal lato lungo
- Ricovero per veicoli e macchine
- Deposito comunale o d’impresa
- Deposito di inerti o legname
- Area di trasbordo coperta
Smontaggio e rimontaggio
- Rilievo: confronto con i disegni, misurazione, marcatura dei componenti.
- Smontaggio: rivestimento, arcarecci, correnti, controventi e telai in ordine inverso al montaggio.
- Trasporto: carico per gruppi di componenti.
- Fondazioni: nuovi plinti secondo calcolo nel nuovo sito.
- Rimontaggio: nuovi elementi di collegamento, ritensionare i controventi, controllare il rivestimento.
Per il permesso di costruire nel nuovo sito consegniamo i disegni del costruttore e di trasformazione e, dopo la verifica, il calcolo strutturale. Su richiesta vi mettiamo in contatto con un costruttore per smontaggio, trasporto e rimontaggio.
Domande frequenti
Quanto costa il capannone? Comunichiamo il prezzo su richiesta dopo una breve qualificazione.
Chi è il costruttore? GRAEFF Container- und Hallenbau, capannone a telai UNI PLUS 7, costruito nel 2008/09.
Il lato lungo può essere richiuso? Sì. Le campate possono essere chiuse con correnti e rivestimento o dotate di portoni; ciò viene verificato staticamente.
La struttura è adatta al mio sito? Il capannone è dimensionato per 0,85 kN/m² di neve. Una verifica nel nuovo sito è sempre necessaria.
Richiedere documenti
Dopo la qualificazione ricevete ubicazione, exposé e documentazione tecnica. Indicate l’ID oggetto TRS263CS.
