TRS559CSIdentificazione
- ID oggetto
- TRS559CS
- Codice
- W12140-L48000-EH6200-RH7258
- Costruttore / sistema
- HALTEC Stahlflex SH10 12 × 48 × 6,2 m
- Descrizione
- capannone a sistema in acciaio senza pilastri, copertura a due falde
- N. passaporto
- 20261024
- Ubicazione
- Germania meridionale, sito esatto dopo qualificazione
Origine e documenti
- Costruzione
- 2006
- Permesso di costruire
- luglio 2006
- Disegni
- disegni del costruttore approvati 2006: pianta, sezione, prospetti
- Rilievo
- sezione e prospetti, 2017
- Calcolo strutturale
- richiesto, verifica in corso
Geometria
- Misura di sistema
- 11,78 × 47,46 m (base dell’ID oggetto)
- Misura esterna
- 12,14 × 48,00 m
- Larghezza libera
- 11,56 m tra i pilastri
- Maglia
- 10 campate: 9 × 5,00 m + 1 × 2,46 m
- Gronda / colmo
- 6,20 / 7,258 m (filo esterno acciaio)
- Pendenza
- 10°, due falde
- Altezza libera
- ca. 6,00 m sotto il tirante
Struttura
- Telai
- 11 telai a due cerniere IPE 220 con tirante
- Timpani
- pilastri di timpano su due assi intermedi
- Controventi
- funi in pareti e copertura
- Correnti di parete
- corrente di base perimetrale, correnti al nastro luminoso
- Costruzione
- sistema bullonato
Involucro e dotazioni
- Pareti

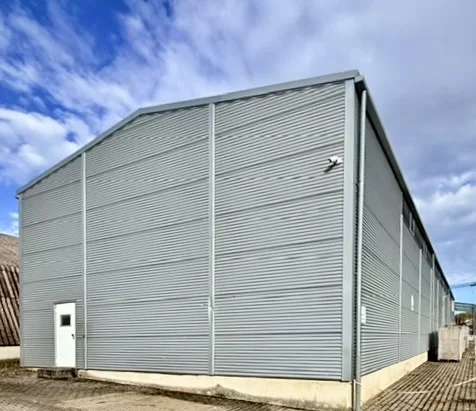

- sandwich ondulato 50/70, posa orizzontale
- Copertura
- pannelli coibentati 120/80
- Portone
- portone sezionale 3,50 × 4,00 m nel timpano
- Porte

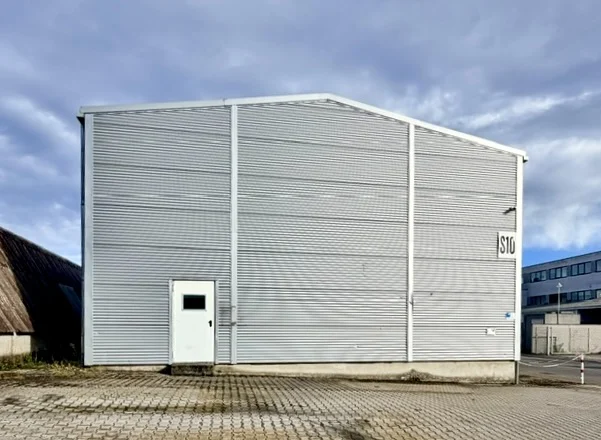

- 4 porte di emergenza 1,00 × 2,125 m
- Luce

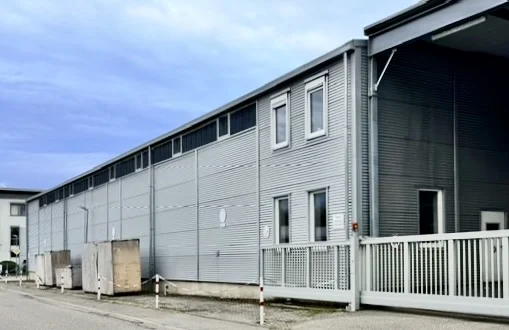

- nastro luminoso con ante di ventilazione su una parete lunga
- Evacuatori
- 3 botole ca. 1,00 × 1,00 m in copertura
Condizioni
- Prezzo
- su richiesta dopo qualificazione
- Disponibilità
- da concordare
- Oggetto
- capannone in opera, franco sito
- Non incluso
- terreno, platea, scaffalature, uffici interni
- Smontaggio
- a cura dell’acquirente o tramite il nostro costruttore partner
Un capannone di marca del sistema Stahlflex
HALTEC ha sviluppato Stahlflex come capannone a sistema: telai, arcarecci, correnti e pannelli sono pensati per montaggio e smontaggio. Questo capannone è stato costruito nel 2006 secondo disegni del costruttore approvati ed è da allora usato come magazzino e area di commissionamento. Origine, tipo e dimensioni sono quindi ben documentati.
- Senza pilastri: 12 m di luce libera per scaffalature, carrelli e commissionamento.
- Alto: 6,20 m in gronda e circa 6,00 m di altezza libera sotto il tirante.
- Lungo e divisibile: 48 m su maglia di 5,00 m, rimontabile anche più corto.
Dimensioni su ogni livello di riferimento
L’ID oggetto deriva dalla misura di sistema, cioè dall’interasse dei telai a centro pilastro. Le misure esterne contano per il terreno e le fondazioni, la larghezza libera tra i pilastri per l’allestimento.
| Riferimento | Larghezza × lunghezza | Nota |
|---|---|---|
| Misura di sistema (assi, centro pilastro) | 11,78 × 47,46 m | 559 m², base dell’ID oggetto |
| Filo esterno acciaio / filo interno parete | 12,00 × 47,86 m | 574 m² |
| Filo esterno parete | 12,14 × 48,00 m | 583 m² |
| Tra i pilastri | 11,56 m | larghezza libera utile |
| Gronda / colmo | 6,20 / 7,258 m | filo esterno acciaio; manto in gronda ca. 6,27 m |
| Altezza libera | ca. 6,00 m | intradosso del tirante |

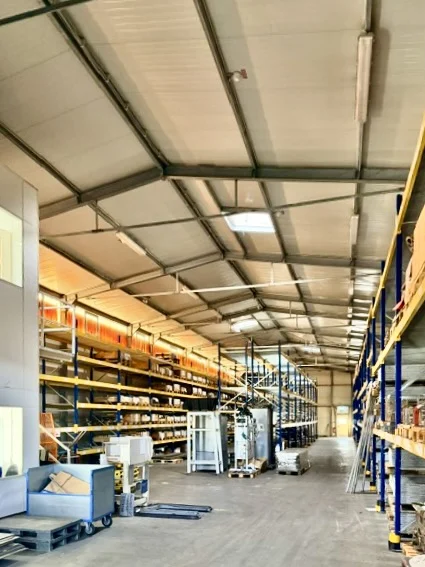

Struttura: undici telai IPE 220 con tirante

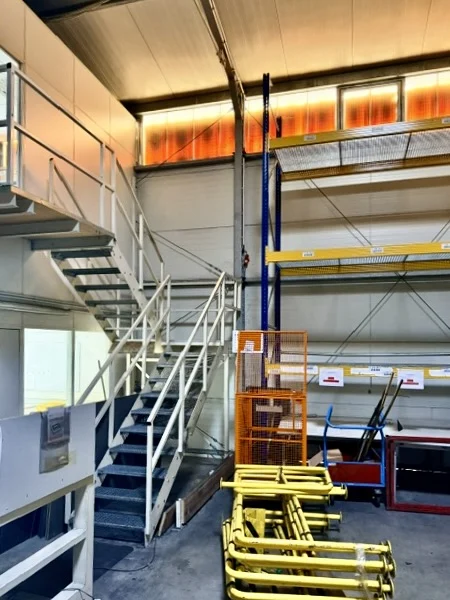

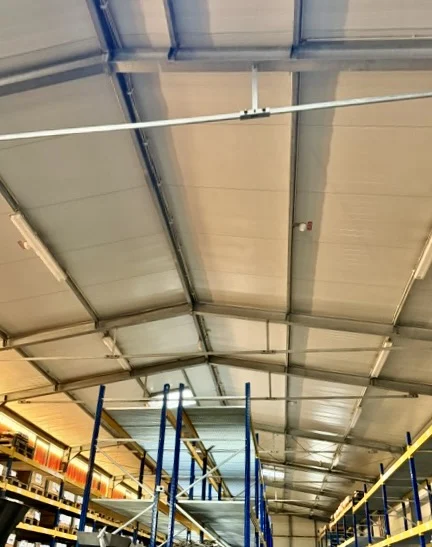

Undici telai a due cerniere IPE 220 sostengono il capannone, con interasse di 5,00 m e una campata di 2,46 m. Un tirante a circa 6,00 m collega gli angoli dei telai ed è appeso al colmo. Nei timpani ci sono pilastri aggiuntivi, funi in pareti e copertura garantiscono il controventamento. Un corrente di base corre lungo il perimetro; sulla parete lunga, correnti di davanzale e architrave inquadrano il nastro luminoso.

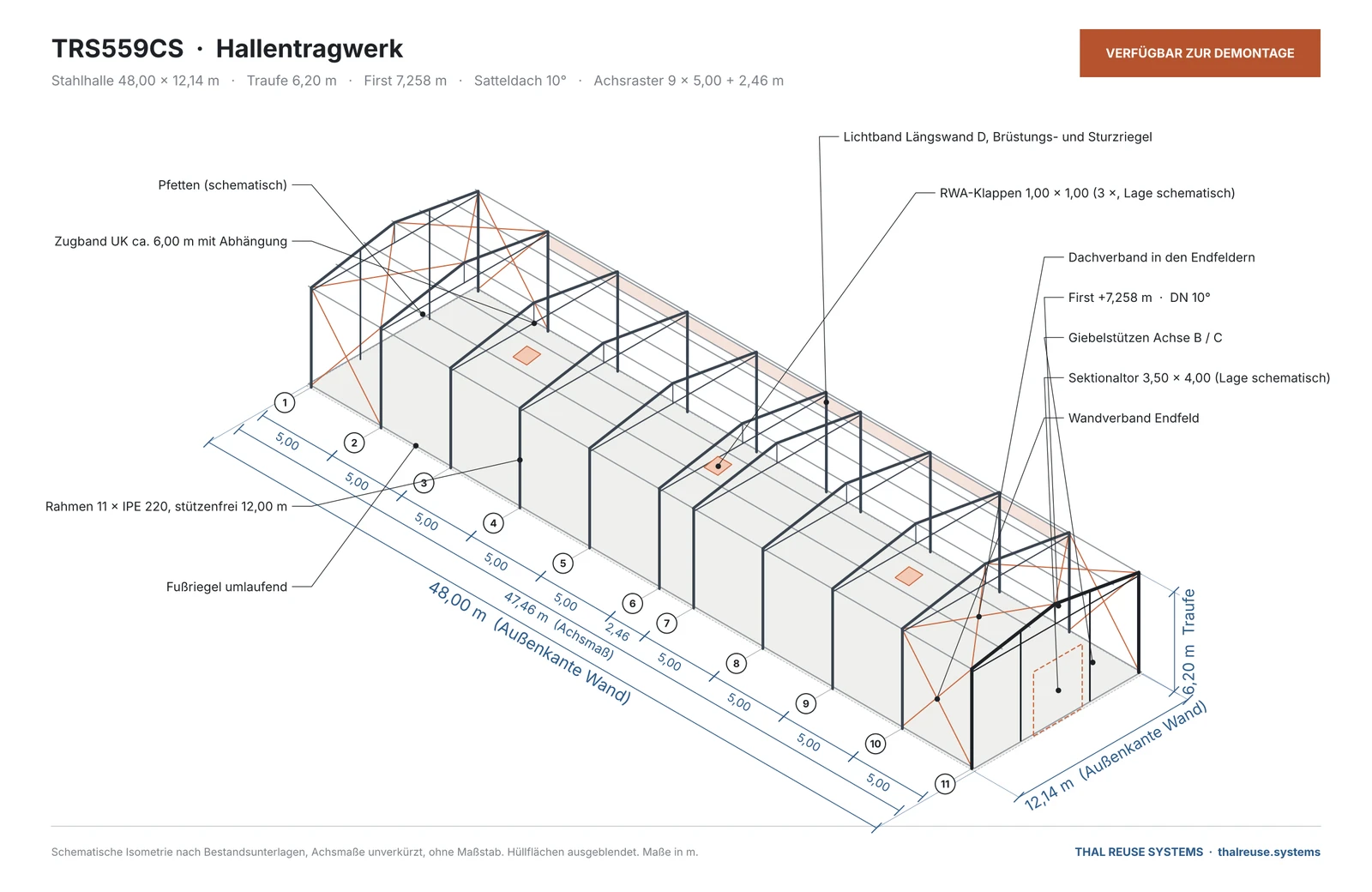

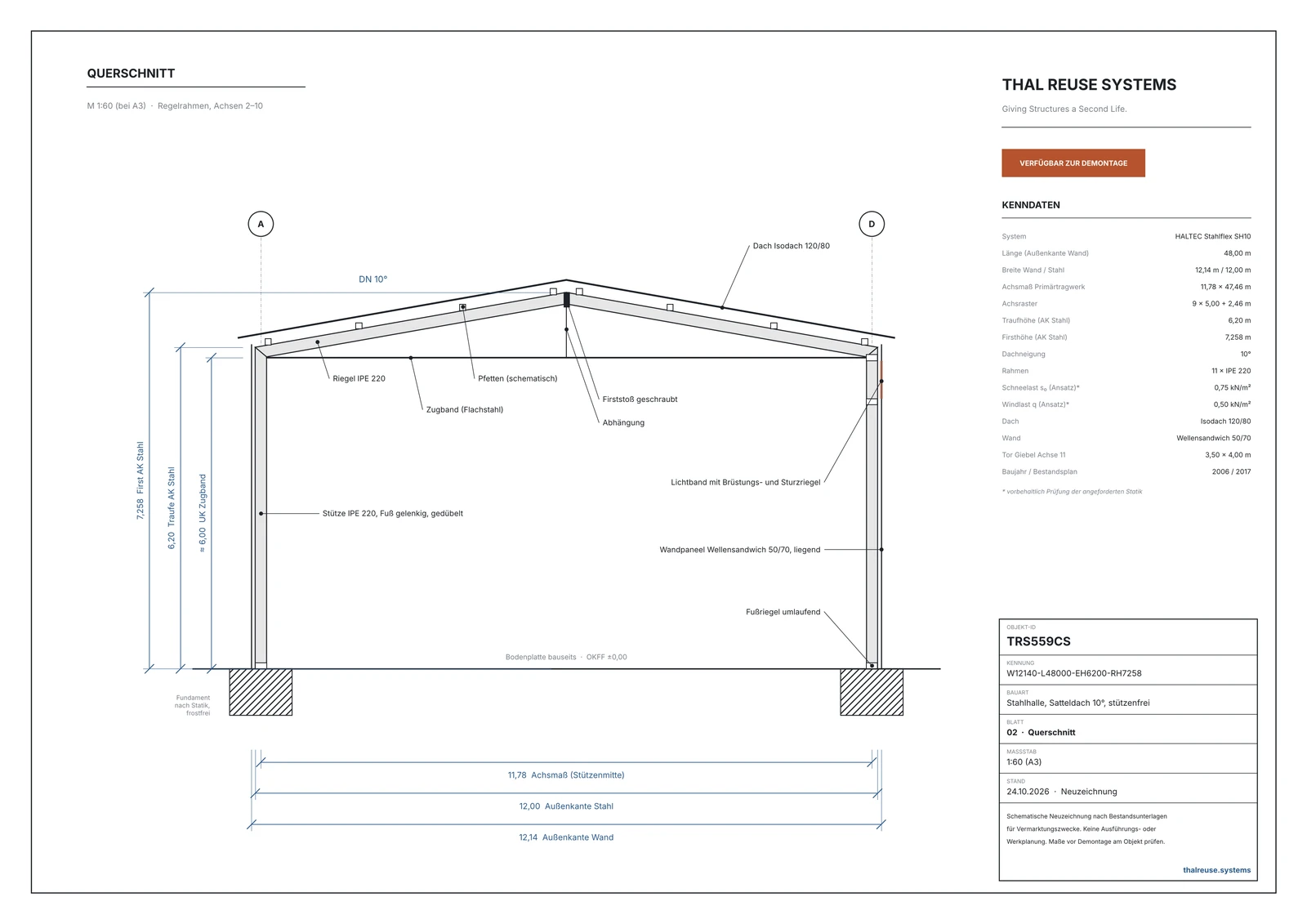

I disegni sono nostri, ridisegnati dalla documentazione esistente. Arcarecci, controventi e correnti sono schematici; fanno fede i disegni originali e un rilievo in sito.
Involucro, porte e luce

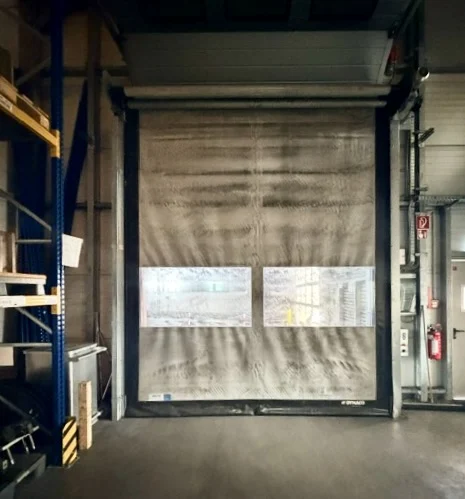

Le pareti sono in pannelli sandwich ondulati 50/70 posati orizzontalmente, la copertura in pannelli coibentati 120/80. Nel timpano si trova un portone sezionale 3,50 × 4,00 m, attualmente con porta rapida davanti. Quattro porte di emergenza, un nastro luminoso con ante di ventilazione e tre evacuatori di fumo e calore fanno parte della dotazione originale. Scaffalature e uffici interni su due livelli appartengono all’utilizzatore e non sono inclusi nell’offerta.
Carichi e classificazione secondo l’Eurocodice
| Azione | Ipotesi 2006 | equivalente approssimativo secondo l’Eurocodice |
|---|---|---|
| Neve | s₀ = 0,75 kN/m² (DIN 1055-5:1975) | zona 1 fino a ca. 550 m o zona 2 fino a ca. 300 m s.l.m. (appendice tedesca) |
| Vento | q = 0,50 kN/m² fino a 8 m (DIN 1055-4) | zona di vento 1, entroterra |
Le ipotesi derivano dalle norme vigenti nel 2006 e saranno verificate con il calcolo strutturale richiesto. La classificazione è indicativa e serve alla ricerca del sito. Nel nuovo sito è necessaria una verifica strutturale secondo l’Eurocodice.
Idee di utilizzo
- Magazzino e area di commissionamento
- Officina o deposito
- Rimessa per macchine e attrezzi in agricoltura
- Produzione leggera o assemblaggio
- Magazzino a freddo per commercio e industria
Smontaggio e rimontaggio
- Rilievo: confronto con i disegni, misurazione, marcatura dei componenti.
- Smontaggio: pannelli, arcarecci, controventi e telai in ordine inverso al montaggio.
- Trasporto: carico per gruppi di componenti.
- Fondazioni: nuove fondazioni e platea secondo calcolo nel nuovo sito.
- Rimontaggio: nuovi elementi di collegamento, ritensionare i controventi, controllare e pulire i pannelli.
Per il permesso di costruire nel nuovo sito consegniamo i disegni del costruttore e, dopo la verifica, il calcolo strutturale. Su richiesta vi mettiamo in contatto con un costruttore di capannoni che conosce questo sistema.
Domande frequenti
Quanto costa il capannone? Comunichiamo il prezzo su richiesta dopo una breve qualificazione. Vale per il capannone in opera, franco sito.
Chi è il costruttore? HALTEC, sistema Stahlflex SH10 12 × 48 × 6,2 m, costruito nel 2006.
Posso rimontarlo più corto? Sì, la maglia di 5,00 m consente in genere lunghezze minori. Timpani e controventi vengono riposizionati e verificati.
La struttura è adatta al mio sito? Il carico neve considerato è 0,75 kN/m², circa la zona 1 fino a 550 m e la zona 2 fino a 300 m in Germania. Una verifica nel nuovo sito è sempre necessaria.
Richiedere documenti
Dopo la qualificazione ricevete ubicazione, exposé e documentazione tecnica. Indicate l’ID oggetto TRS559CS.
