Ubicazione, documentazione tecnica completa e foto attuali dopo una breve qualificazione e la firma del THAL REUSE STANDARD Fair Use Agreement (TRS-FA).
TRS882CSIdentificazione
- ID oggetto
- TRS882CS
- Forma estesa
- TRS-882-CSS-W25L35-01
- Costruttore / sistema
- RÖDER HTS Höcker, capannone a sistema in alluminio, serie LX
- Tipo
- LX.3000.620H.S085.P334
- Descrizione
- capannone leggero a sistema senza pilastri, tetto a due falde
- N. passaporto
- HP-20261029-01
- Ubicazione
- dopo la qualificazione
Origine e documenti
- Montaggio
- 2017
- Calcolo strutturale
- calcolo di tipo 2012, 158 pagine con 54 disegni
- Verifica
- omologazione di tipo TÜV, ufficio per strutture temporanee, 2014
- Progetto di sito
- piano delle piastre di ancoraggio e dettagli, 2017
- Permesso di costruire
- non disponibile
Geometria
- Interasse
- 25,21 × 35,00 m (base dell’ID)
- Filo esterno alluminio
- 25,55 × 35,12 m
- Maglia
- 7 campate da 5,00 m, 8 telai
- Gronda / colmo
- 6,16 / 10,26 m (nodi di sistema)
- Pendenza
- 18°, due falde
- Altezza libera
- ca. 6 m sotto tirante, rilievo da fare
Struttura
- Telai
- 8 telai a due cerniere, profilo cavo in alluminio 334 × 122 mm, EN AW-6082 T6
- Angoli
- inserti d’angolo in acciaio S355, bullonati
- Tirante
- piatto in acciaio per telaio, sospeso alla trave
- Timpani
- 4 pilastri di timpano negli assi 1 e 8
- Controventi
- croci nelle campate di testata, copertura e pareti
- Giunti
- smontabili al colmo, in gronda e alla base
Involucro e dotazioni
- Copertura
- lamiera grecata 50/250, 0,88 mm, anticondensa, RAL 9002
- Pareti
- lamiera grecata 35/207, 0,63 mm, verticale, RAL 9002
- Portoni
- 2 avvolgibili 4,88 × 4,20 m, coibentati, elettrici
- Porte
- 4 porte pedonali 1,00 × 2,12 m
- Smaltimento acque
- grondaie 2 × 35 m con 6 pluviali ciascuna
- Impianto elettrico
- 28 plafoniere stagne IP65, quadro
Condizioni
- Prezzo
- su richiesta dopo la qualificazione
- Disponibilità
- a breve, smontaggio su accordo
- Oggetto
- capannone in opera, franco sito
- Non incluso
- terreno, fondazioni e ancoraggio nel nuovo sito
- Smontaggio
- a cura dell’acquirente o tramite la nostra rete di partner

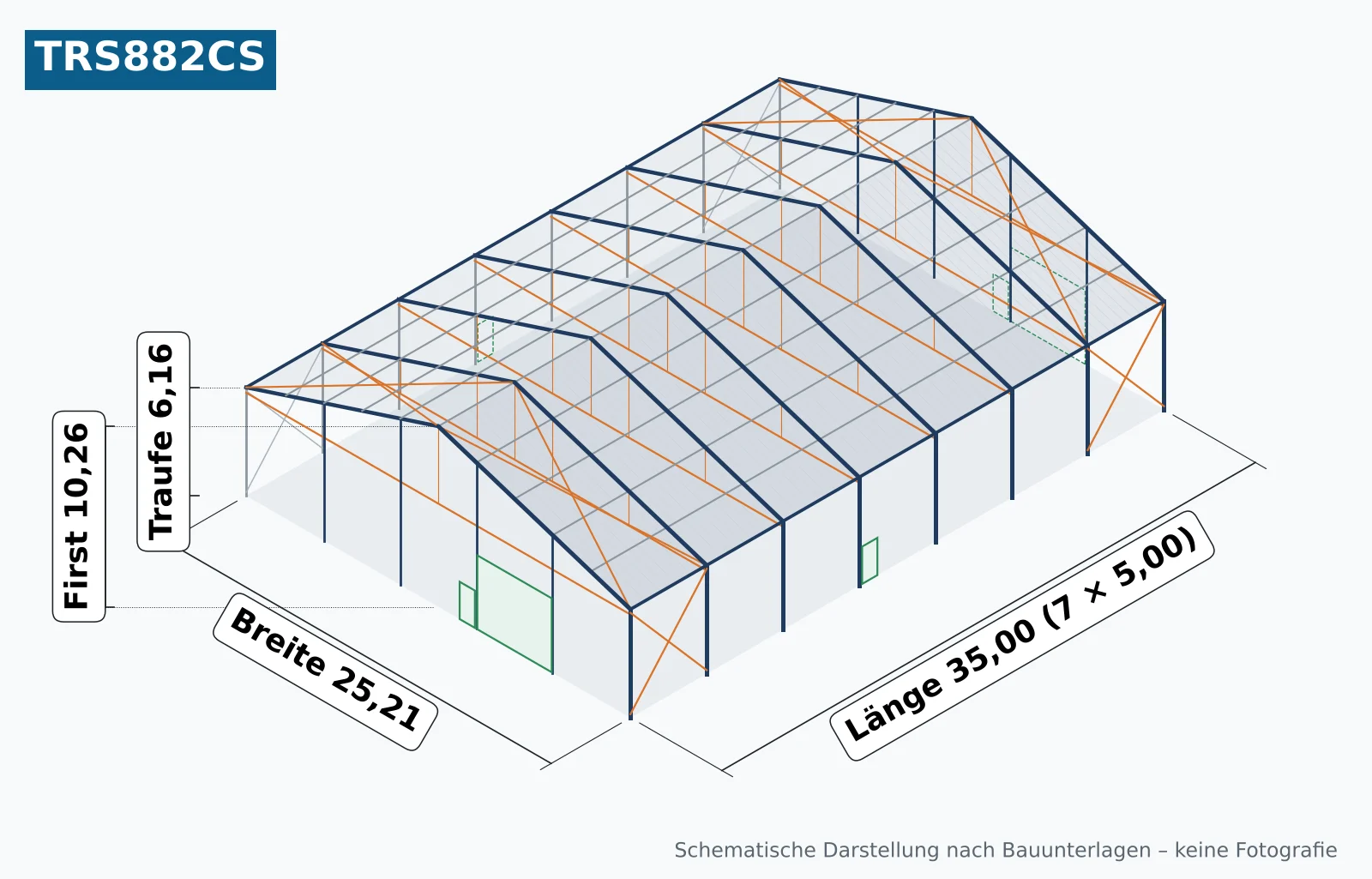

Un capannone leggero a sistema con telai in alluminio
Il capannone proviene da una serie tipo per capannoni di stoccaggio e produzione ed è stato montato nel 2017. Pilastri e travi sono profili cavi multicamera in alluminio estruso; gli angoli dei telai sono inserti in acciaio bullonati. Il sistema è progettato per montaggio e smontaggio: i giunti al colmo, in gronda e alla base sono smontabili, i profili leggeri e facili da impilare.
- Senza pilastri: 25,21 m di luce libera per scaffalature, carrelli e veicoli.
- Alto: 6,16 m in gronda, ca. 6 m di altezza libera sotto il tirante.
- Accesso comodo: due portoni avvolgibili 4,88 × 4,20 m contrapposti – attraversamento possibile.
Dimensioni su ogni livello di riferimento
L’ID oggetto deriva dall’interasse dei telai. Per terreno e fondazioni contano le misure esterne e la posizione delle piastre di ancoraggio.
| Riferimento | Larghezza × lunghezza | Nota |
|---|---|---|
| Interasse (sistema) | 25,21 × 35,00 m | 882 m², base dell’ID oggetto |
| Filo esterno alluminio | 25,55 × 35,12 m | 897 m² |
| Filo esterno piastre | 26,73 × 36,02 m | ingombro fondazioni |
| Gronda / colmo | 6,16 / 10,26 m | nodi di sistema; altezza nominale 6,20 m |
| Altezza libera | ca. 6 m | sotto tirante, da confermare con rilievo |

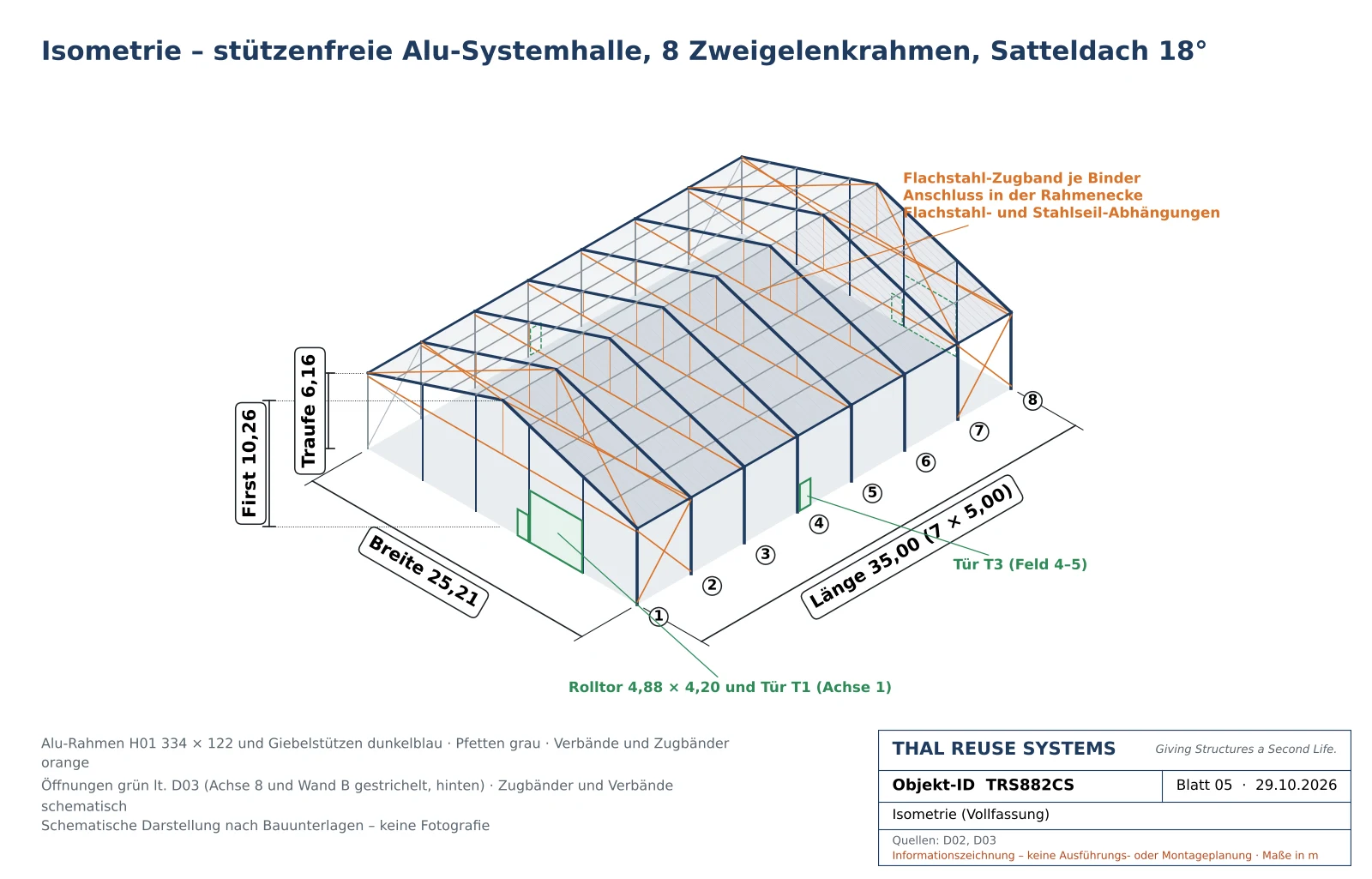

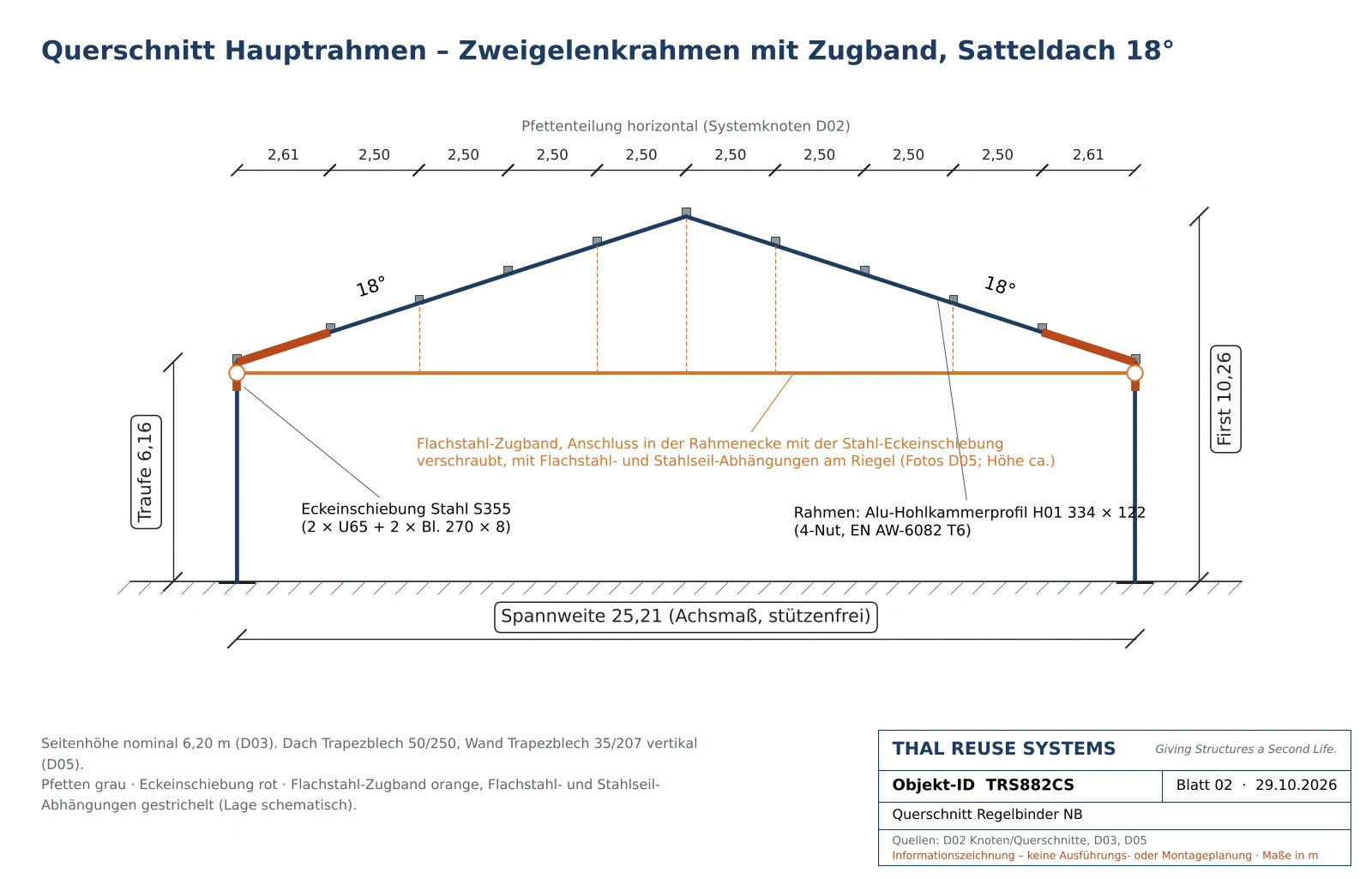

Struttura: otto telai in alluminio con tirante
Otto telai a due cerniere con interasse 5,00 m sostengono il capannone. Ogni telaio ha un tirante in piatto d’acciaio da angolo ad angolo, bullonato all’inserto d’angolo e sospeso alla trave con pendini in piatto e fune. Ogni timpano ha quattro pilastri, e croci di controvento nelle campate di testata irrigidiscono copertura e pareti. Le piastre di base sono zincate a caldo; il capannone era ancorato su piastre con chiodi da terreno.

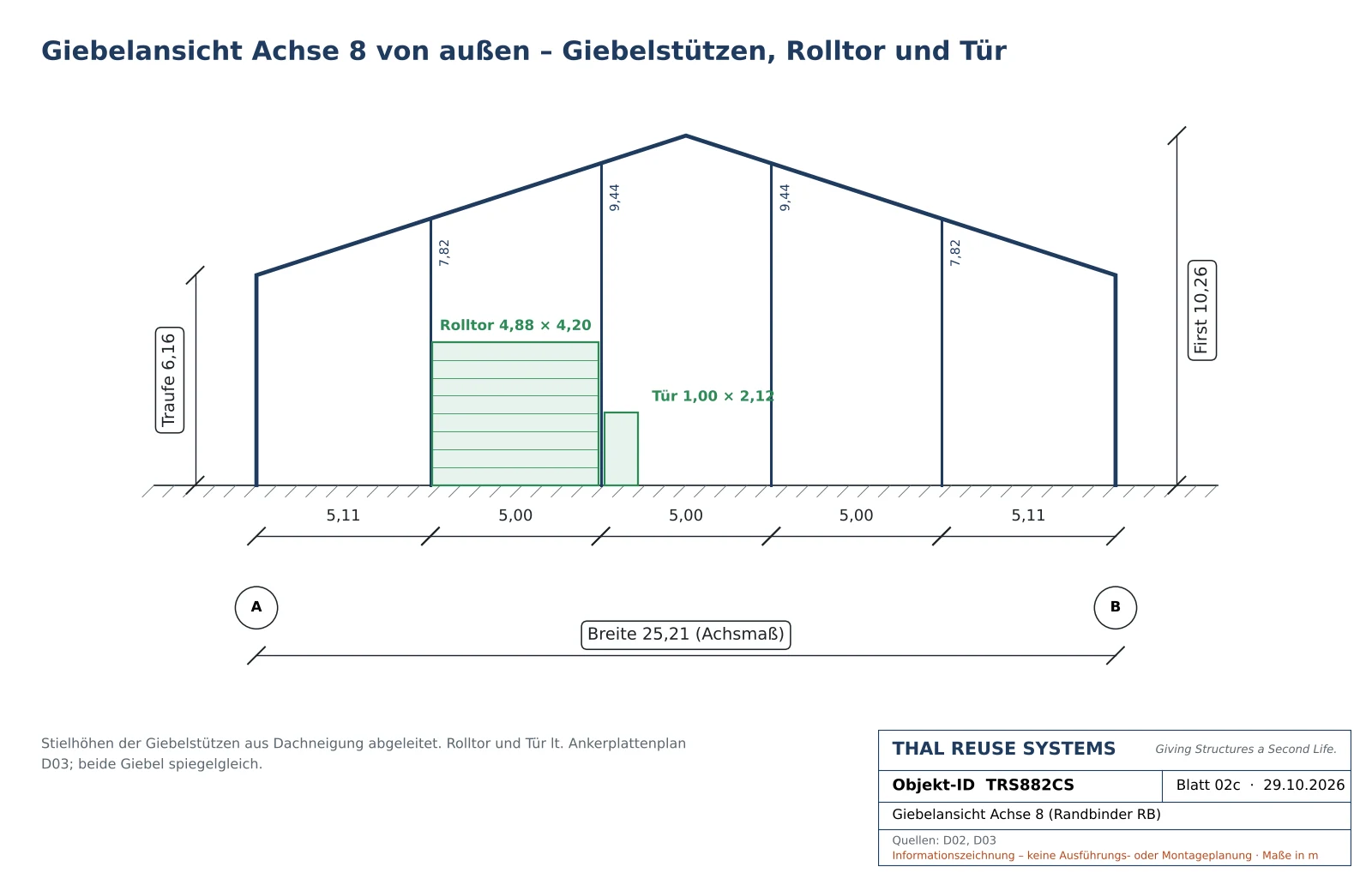

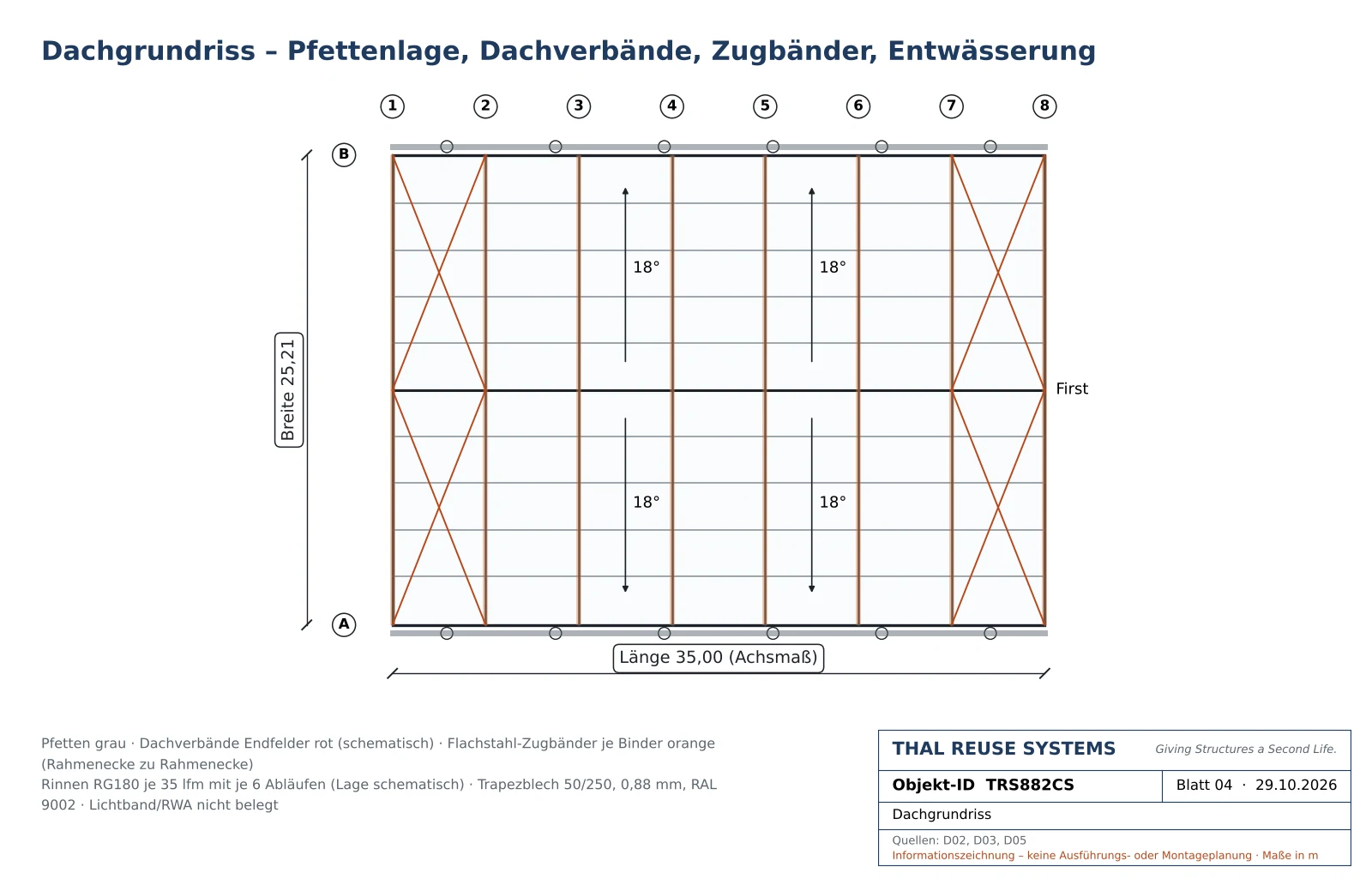

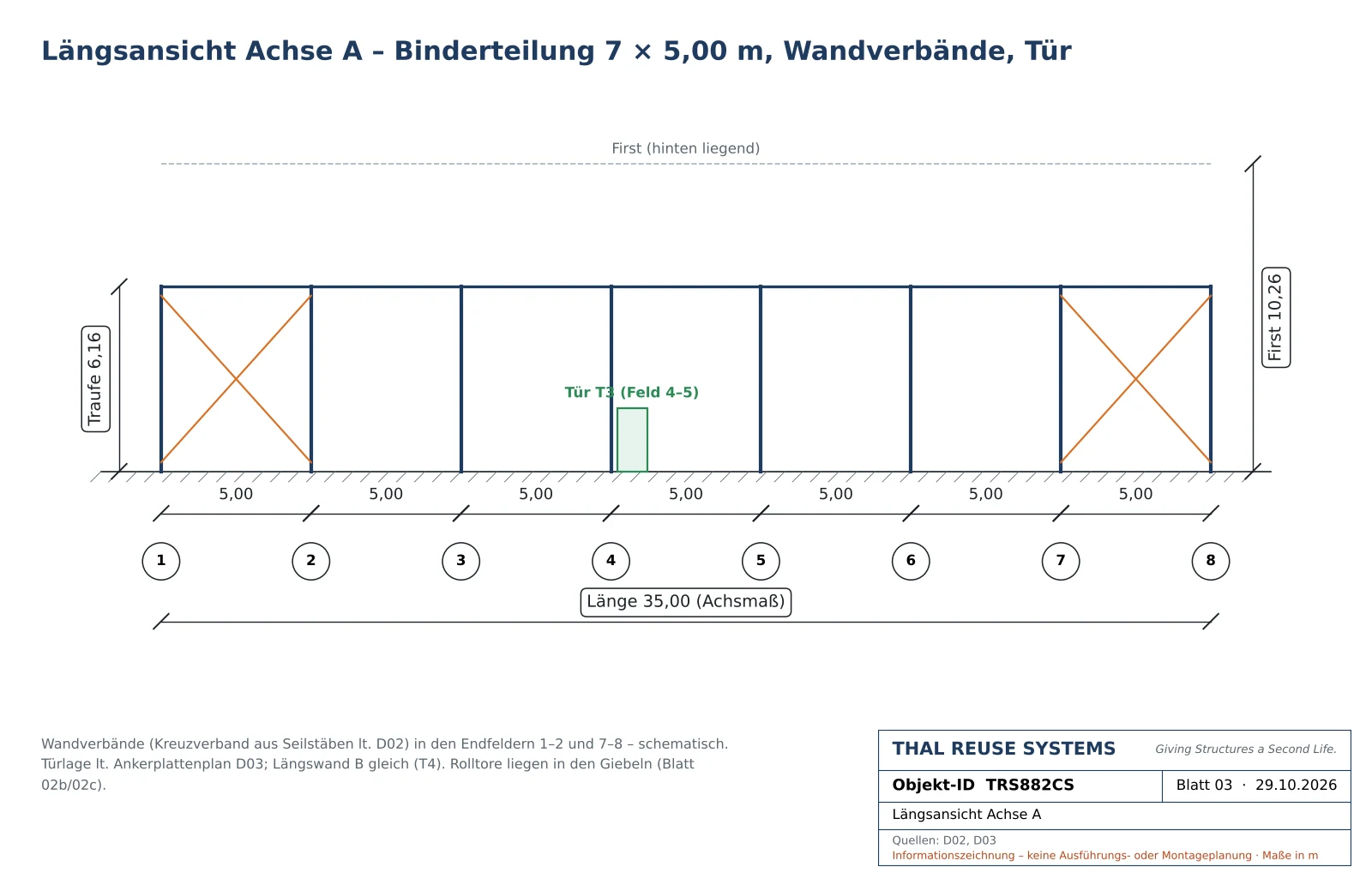

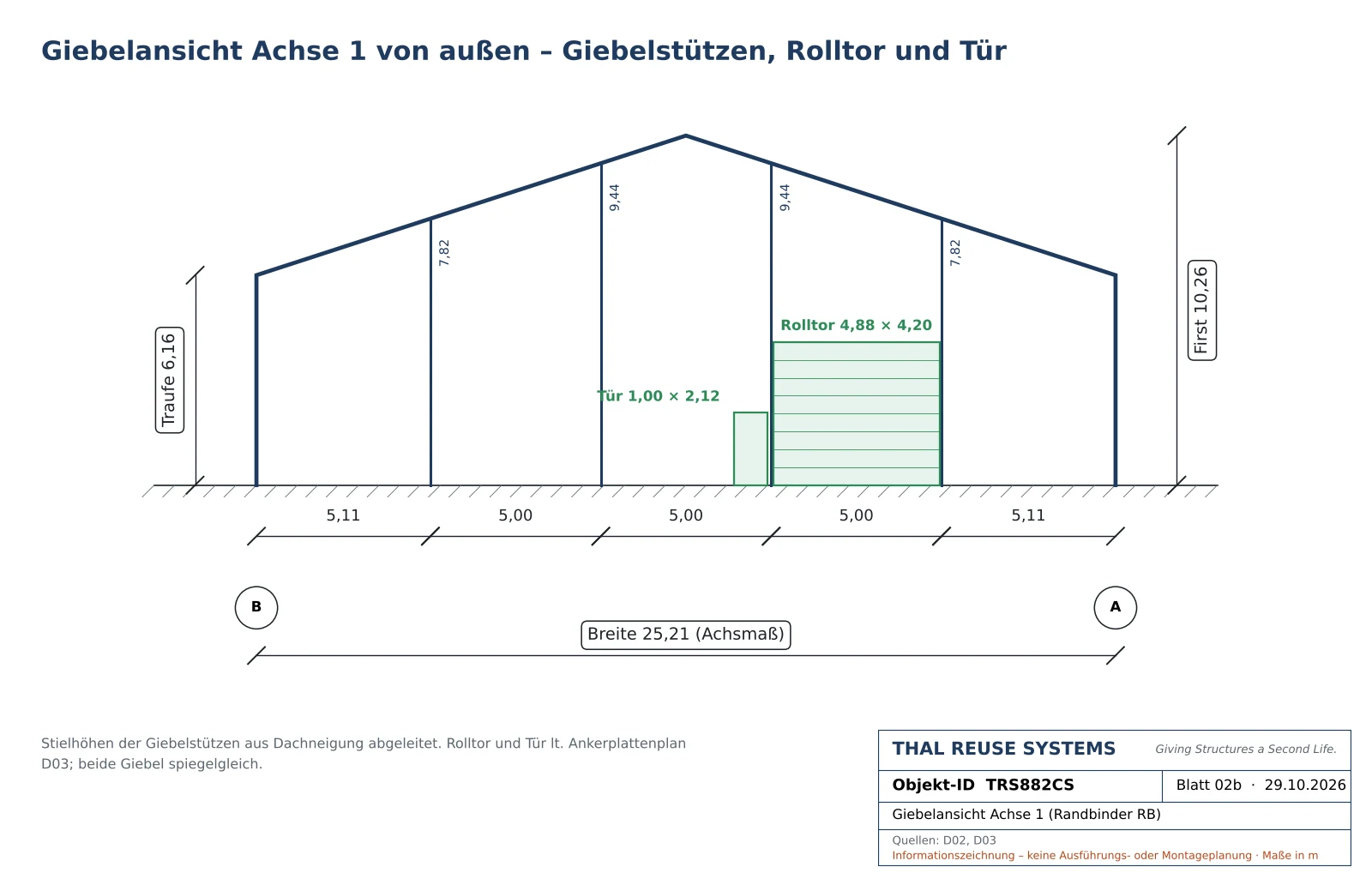

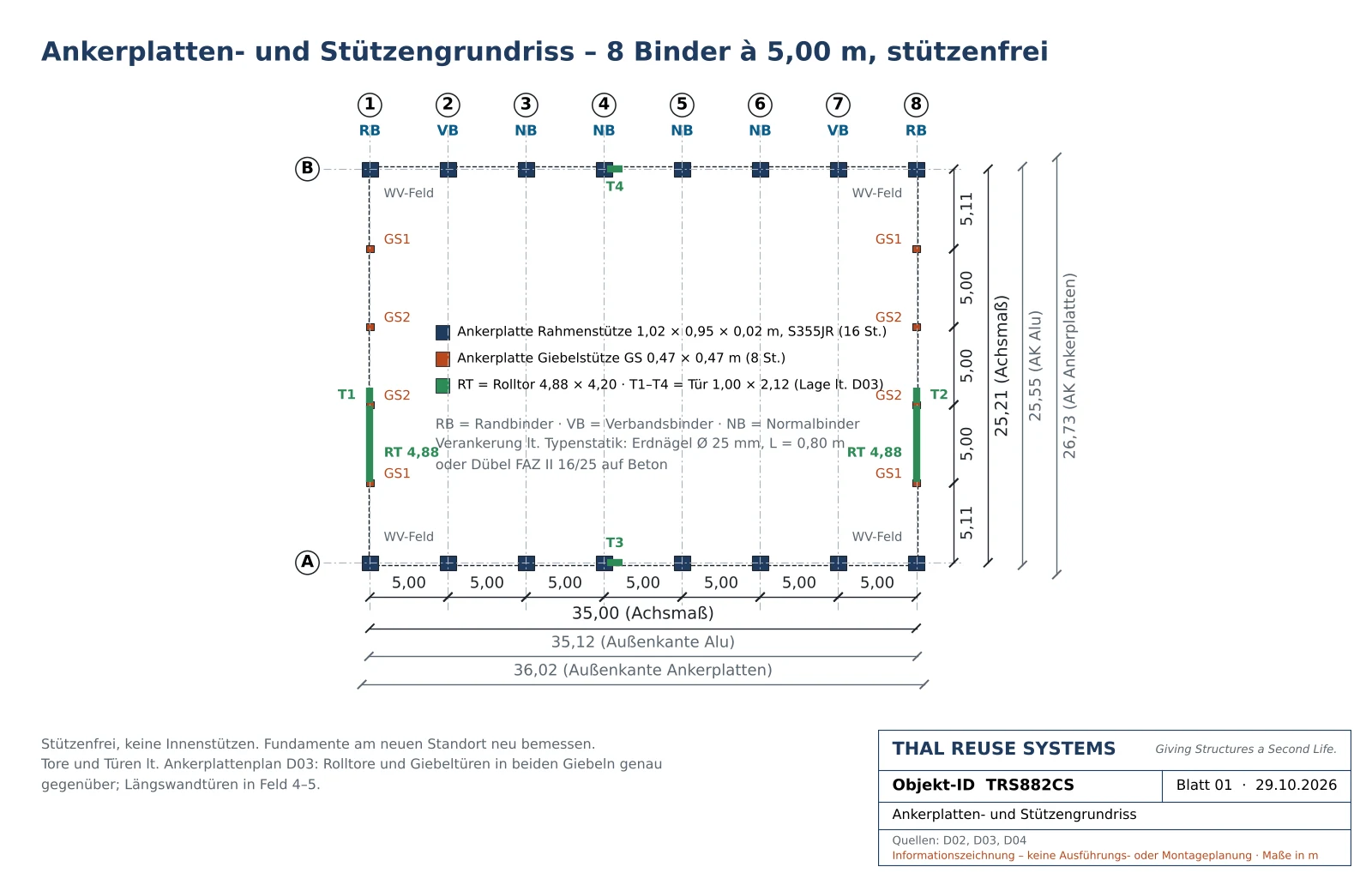

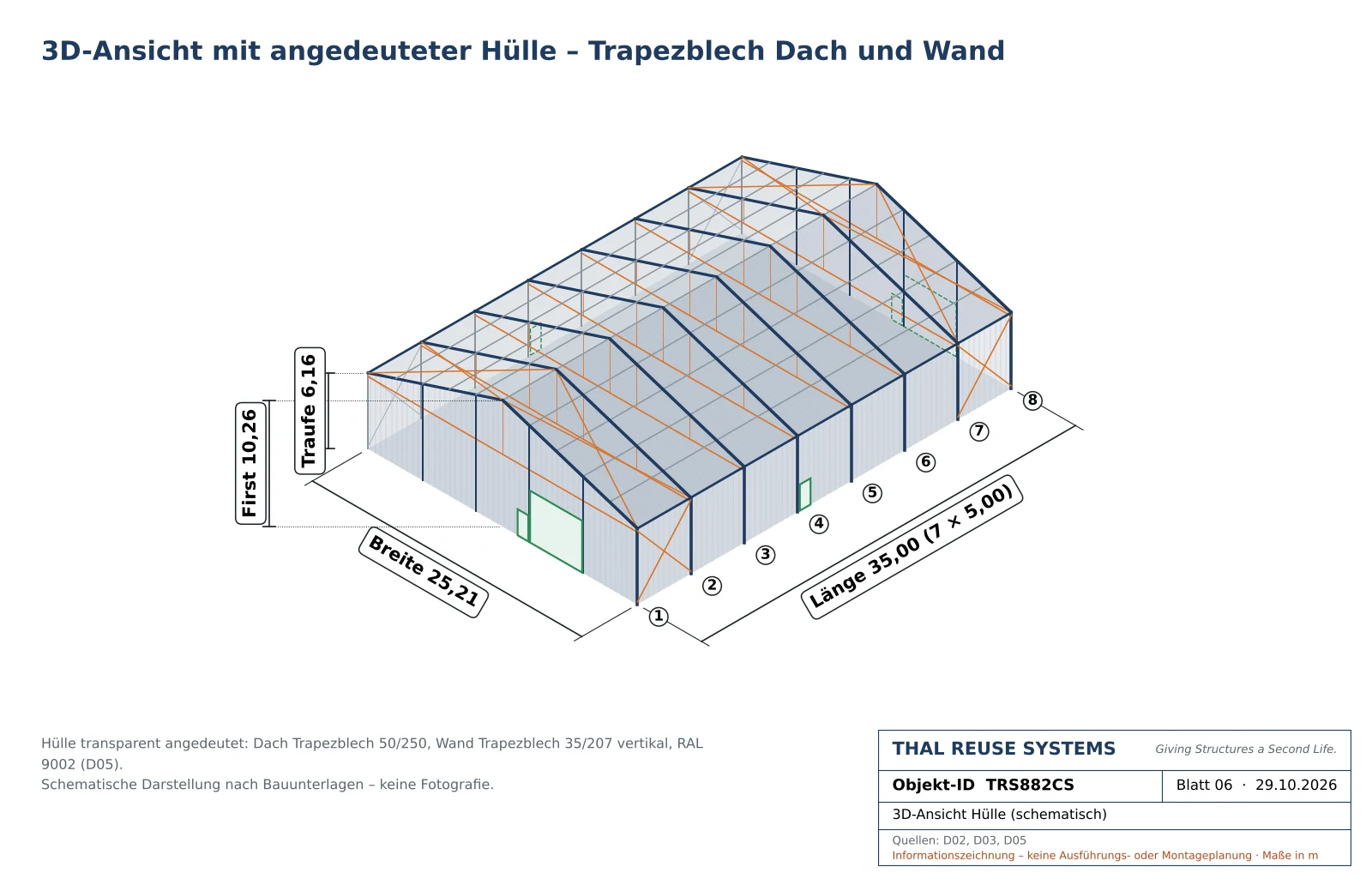

Pianta, prospetto longitudinale e copertura
I disegni sono nostre ridisegnazioni sulla base della documentazione tecnica. Arcarecci, controventi e pendini sono schematici; fanno fede i disegni originali e un rilievo in sito.
Involucro, portoni e dotazioni
Il capannone ha una copertura rigida in lamiera grecata 50/250 con rivestimento anticondensa; le pareti sono in lamiera grecata 35/207 posata in verticale, tutto in RAL 9002. Due portoni avvolgibili coibentati e motorizzati 4,88 × 4,20 m si fronteggiano nei due timpani. Completano la dotazione quattro porte pedonali, grondaie con pluviali, 28 plafoniere stagne e un quadro elettrico. Coibentazione, lucernari o evacuatori di fumo non sono documentati.
Un calcolo di tipo omologato come base
Con il capannone vengono forniti il calcolo strutturale di tipo del costruttore (158 pagine, 54 disegni costruttivi e prospetti) e il rapporto di verifica del TÜV, ufficio per la stabilità delle strutture temporanee. Inoltre il piano delle piastre di ancoraggio del 2017 e le relative schede di dettaglio. L’alluminio è dimensionato secondo EN 1999-1-1, l’acciaio secondo EN 1993-1-1.
Importante per la progettazione: il calcolo di tipo è stato redatto per una struttura temporanea secondo EN 13782. Un’installazione permanente nel nuovo sito richiede un permesso di costruire con verifica strutturale secondo gli Eurocodici vigenti. I documenti esistenti sono una base solida, ma non sostituiscono tale verifica.
Dove il capannone può essere rimontato
Il valore determinante è un carico neve al suolo sk = 0,85 kN/m², pari a 0,68 kN/m² in copertura con pendenza di 18°. Per il vento, i carichi corrispondono circa alla zona vento 1 nell’entroterra. La tabella fornisce una classificazione indicativa secondo EN 1991 con l’appendice nazionale tedesca.
| Azione | Zona | Classificazione |
|---|---|---|
| Neve | Zona 1 fino a ca. 500 m s.l.m. | probabilmente senza rinforzo |
| Neve | Zona 1a fino a ca. 415 m s.l.m. | probabilmente senza rinforzo |
| Neve | Zona 2 fino a ca. 285 m s.l.m. | probabilmente senza rinforzo |
| Neve | Zona 2a | probabilmente con rinforzo |
| Neve | Zona 3 | sconsigliato |
| Vento | Zona vento 1, entroterra | probabilmente senza rinforzo |
| Vento | Zona vento 2, entroterra | probabilmente con rinforzo |
| Vento | Zona 2 costa, zone 3 e 4 | sconsigliato |
Le indicazioni sul campo d’impiego sono una stima orientativa basata sui documenti disponibili e non sostituiscono un calcolo strutturale. THAL REUSE SYSTEMS non fornisce garanzie in merito. L’idoneità per un sito specifico e tipo ed entità di eventuali rinforzi devono essere verificati da un ingegnere strutturista incaricato dall’acquirente. Interventi tipici: telai aggiuntivi, arcarecci rinforzati, ulteriori campate controventate o altezza di gronda ridotta. Fuori dalla Germania valgono le mappe nazionali di neve e vento.
Foto attuali
Forniamo foto attuali del capannone dopo la firma del THAL REUSE STANDARD Fair Use Agreement (TRS-FA). Un sopralluogo è possibile su appuntamento. Tutte le immagini di questa pagina sono realizzate sulla base dei documenti originali.
Idee di utilizzo
- Magazzino e logistica con scaffalature
- Capannone di produzione o officina
- Rimessa per macchine e veicoli
- Capannone per mezzi agricoli
- Deposito di transito o polmone
Il vostro vantaggio rispetto a una nuova costruzione
- Tempo: struttura, involucro, portoni e documenti di calcolo esistono; progetto e permesso partono da un calcolo di sistema.
- Costi: un capannone a sistema usato costa di norma molto meno della produzione ex novo di componenti equivalenti.
- CO₂: la produzione dell’alluminio è energivora – ogni tonnellata di profilo riutilizzata risparmia interamente questo impegno.
Smontaggio e rimontaggio
- Rilievo: confronto con i documenti, misura di portoni e altezza libera, marcatura per asse e posizione.
- Smontaggio: impianti e portoni, poi lamiere e grondaie, quindi arcarecci, controventi, tiranti, pilastri di timpano e telai.
- Trasporto: carico per gruppi di componenti; i profili in alluminio sono leggeri e facili da impilare.
- Fondazioni: nuove fondazioni o ancoraggi secondo calcolo nel nuovo sito.
- Rimontaggio: nuova bulloneria, ritensionamento dei controventi, verifica delle lamiere.
Per il permesso nel nuovo sito consegniamo calcolo di tipo, rapporto di verifica e piano delle piastre. Su richiesta la nostra rete di partner si occupa di smontaggio, marcatura e carico.
Domande frequenti
Quanto costa il capannone? Comunichiamo il prezzo su richiesta dopo una breve qualificazione. Vale per il capannone in opera, franco sito.
Esiste un calcolo strutturale? Sì. È disponibile il calcolo di tipo omologato del costruttore con rapporto TÜV, oltre al piano delle piastre del 2017.
Posso installare il capannone in modo permanente? Sì, con permesso di costruire. Il calcolo di tipo vale per una struttura temporanea; l’installazione permanente richiede una verifica secondo gli Eurocodici nel nuovo sito.
Ci sono foto? Ricevete foto attuali dopo la firma del TRS-FA. Un sopralluogo può essere organizzato.
Richiedere documenti
Dopo la qualificazione ricevete ubicazione, exposé, documentazione tecnica e foto attuali. Indicate l’ID oggetto TRS882CS.
